Basiswissen zur Befestigungstechnik

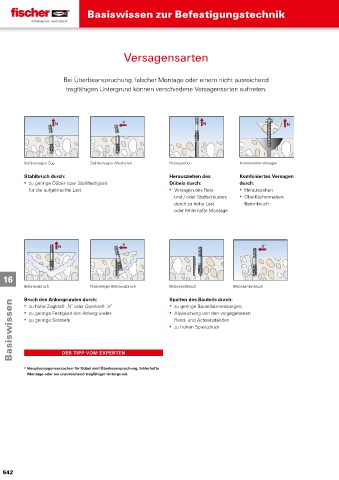

Versagensarten

Bei Überbeanspruchung, falscher Montage oder einem nicht ausreichend
tragfähigen Untergrund können verschiedene Versagensarten auftreten.

Stahlversagen Zug Stahlversagen Abscheren Herausziehen Kombiniertes Versagen

Stahlbruch durch: Herausziehen des Kombiniertes Versagen
▪ zu geringe Dübel- bzw. Stahlfestigkeit Dübels durch: durch:
für die aufgebrachte Last ▪ Versagen des Reib- ▪ Herausziehen
und / oder Stoffschlusses ▪ Oberflächennahen
durch zu hohe Last Betonbruch
oder fehlerhafte Montage

16
Betonausbruch Rückseitiger Betonausbruch Betonspaltbruch Betonkantenbruch

Spalten des Bauteils durch:
Bruch des Ankergrundes durch:
Basiswissen ▪ zu geringe Festigkeit des Ankergrundes ▪ Abweichung von den vorgegebenen
▪ zu geringe Bauteilabmessungen
▪ zu hohe Zugkraft „N“ oder Querkraft „V“
▪ zu geringe Setztiefe
Rand- und Achsabständen
▪ zu hohen Spreizdruck

DER TIPP VOM EXPERTEN

▪ Hauptversagensursachen für Dübel sind Überbeanspruchung, fehlerhafte
Montage oder ein unzureichend tragfähiger Untergrund.
