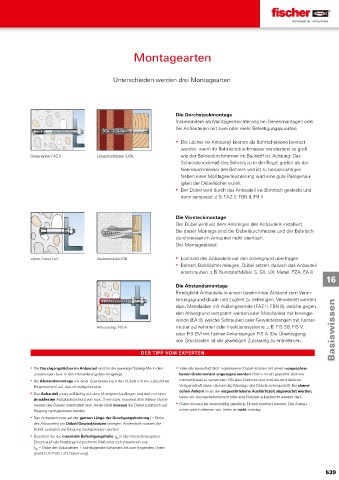

Montagearten

Unterschieden werden drei Montagearten.

Die Durchsteckmontage
Insbesondere als Montageerleichterung bei Serienmontagen oder
bei Anbauteilen mit zwei oder mehr Befestigungspunkten:
▪ Die Löcher im Anbauteil können als Bohrschablone benutzt
werden, wenn ihr Bohrlochdurchmesser mindestens so groß
Bolzenanker FAZ II Langschaftdübel SXRL wie der Bohrerdurchmesser im Baustoff ist. Achtung: Das
Schneideneckmaß des Bohrers ist in der Regel größer als der
Nenndurchmesser des Bohrers und ist zu berücksichtigen.
Neben einer Montageerleichterung wird eine gute Passgenau-
igkeit der Dübellöcher erzielt.
▪ Der Dübel wird durch das Anbauteil ins Bohrloch gesteckt und
dann verspreizt. z. B. FAZ II, FBN II, FH II

Die Vorsteckmontage
Der Dübel wird vor dem Anbringen des Anbauteils installiert.
Bei dieser Montage sind der Dübeldurchmesser und der Bohrloch-
durchmesser im Anbauteil nicht identisch.
Der Montageablauf:

Zykon-Anker FZA Gasbetondübel GB ▪ Lochbild des Anbauteils auf den Ankergrund übertragen.
▪ Bohren, Bohrlöcher reinigen, Dübel setzen, danach das Anbauteil
anschrauben. z. B. Kunststoffdübel: S, SX, UX; Metall: FZA, EA II
16
Die Abstandsmontage
Ermöglicht Anbauteile in einem bestimmten Abstand zum Veran-
kerungsgrund druck- und zugfest zu befestigen. Verwendet werden
dazu Metallanker mit Außengewinde (FAZ II, FBN II), welche gegen,
den Ankergrund verspannt werden oder Metallanker mit Innenge-
winde (EA II), welche Schrauben oder Gewindestangen mit Konter-
Ankerstange FIS A mutter aufnehmen oder Injektionssysteme, z. B. FIS SB, FIS V, Basiswissen
oder FIS EM mit fischer Ankerstangen FIS A. Die Übertragung
von Drucklasten ist der jeweiligen Zulassung zu entnehmen.

DER TIPP VOM EXPERTEN

▪ Die Durchgangslöcher im Anbauteil sind für die jeweilige Dübelgröße in den ▪ Viele der bauaufsichtlich zugelassenen Dübel müssen mit einem vorgeschrie-
Zulassungen bzw. in den Herstellerangaben festgelegt. benen Drehmoment angezogen werden. Hierzu ist ein geprüfter Drehmo-
▪ Bei Abstandsmontage mit einer Querbelastung V des Dübels tritt ein zusätzliches mentschlüssel zu verwenden. Mit dem Drehmoment wird die erforderliche
Biegemoment auf, das oft maßgebend ist. Vorspannkraft sowie die korrekte Montage des Dübels sichergestellt. Bei chemi-
schen Ankern muss die vorgeschriebene Aushärtezeit abgewartet werden,
▪ Das Anbauteil muss vollflächig auf dem Untergrund aufliegen und darf mit einer bevor ein Anzugsdrehmoment oder eine Nutzlast aufgebracht werden darf.
druckfesten Ausgleichsschicht von max. 3 mm bzw. maximal dem halben Durch-
messer des Dübels unterfüttert sein. Andernfalls müssen die Dübel zusätzlich auf ▪ Dübel müssen als serienmäßig gelieferte Einheit montiert werden. Das Austau-
Biegung nachgewiesen werden. schen oder Entfernen von Teilen ist nicht zulässig.
▪ Das Anbauteil muss auf der ganzen Länge der Durchgangsbohrung (= Dicke
des Anbauteils) am Dübel/Gewindebolzen anliegen. Andernfalls müssen die
Dübel zusätzlich auf Biegung nachgewiesen werden.
▪ Beachten Sie die maximale Befestigungshöhe t in den Herstellerangaben.
