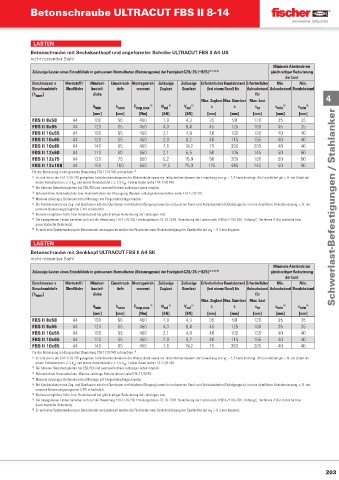

Page 202 - fischer Hauptkatalog Befestigungstechnik
P. 202

Betonschraube ULTRACUT FBS II 8-14





                    LASTEN
                   Betonschraube mit Sechskantkopf und angeformter Scheibe ULTRACUT FBS II A4 US
                   nicht rostender Stahl
                                                                                                        Minimale Abstände bei
                   Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 2) 3) 8)  gleichzeitiger Reduzierung
                                                                                                            der Last
                   Durchmesser x   Werkstoff/  Mindest-  Einschraub- Montagedreh- Zulässige   Zulässige  Erforderlicher Randabstand Erforderlicher   Min.   Min.
                   Einschraubtiefe   Oberfläche  bauteil-  tiefe  moment  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand Randabstand
                   [h nom ]              dicke                                                    für
                                                                               Max. Zuglast Max. Querlast Max. Last        4
                                         h min   h nom  T imp,max  4)  N zul  5)  V zul  5)  c  c  s cr  s min  6)  c min  6)
                                         [mm]    [mm]    [Nm]    [kN]    [kN]    [mm]    [mm]    [mm]    [mm]    [mm]
                   FBS II 8x50    A4     100     50      450     1,9     4,3      35      90     120      35      35
                   FBS II 8x65    A4     120     65      450     4,3     6,4      45     125     160      35      35
                   FBS II 10x55   A4     100     55      450     2,1     4,8      40     100     130      40      40
                   FBS II 10x65   A4     120     65      450     2,9     6,2      40     115     155      40      40
                   FBS II 10x85   A4     140     85      450     7,6     19,2     75     360     205      40      40
                   FBS II 12x60   A4     110     60      650     2,1     5,5      50     105     145      50      50
                   FBS II 12x75   A4     130     75      650     5,2     15,9     50     305     180      50      50
                   FBS II 12x100  A4     150     100     650     12,5    25,0    125     445     245      50      50
                   Für die Bemessung ist die gesamte Bewertung ETA-17/0740 zu beachten.  7)
                   1) Es sind die in der ETA-17/0740 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                       F
                     einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-17/0740.
                                  ef
                                                    ef
                   2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                   3)  Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung. Weitere zulässige Bohrverfahren siehe ETA-17/0740.
                   4)  Maximal zulässiges Drehmoment bei Montage mit Tangentialschlagschrauber.
                   5) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
                     unserem Bemessungsprogramm C-FIX erforderlich.                                                           Schwerlast-Befestigungen / Stahlanker
                   6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                   7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-17/0740, Erteilungsdatum 23.10.2018. Berechnung der Lasten nach TR055/ETAG 001, Anhang C, Verfahren A (für statische bzw.
                     quasi-statische Belastung).
                   8)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼ 0,3 mm begrenzt.
                                                                                  k
                    LASTEN
                   Betonschraube mit Senkkopf ULTRACUT FBS II A4 SK
                   nicht rostender Stahl
                                                                                                        Minimale Abstände bei
                   Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 2) 3) 8)  gleichzeitiger Reduzierung
                                                                                                            der Last
                   Durchmesser x   Werkstoff/  Mindest-  Einschraub- Montagedreh- Zulässige   Zulässige  Erforderlicher Randabstand Erforderlicher   Min.   Min.
                   Einschraubtiefe   Oberfläche  bauteil-  tiefe  moment  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand Randabstand
                   [h nom ]              dicke                                                    für
                                                                               Max. Zuglast Max. Querlast Max. Last
                                         h min   h nom  T imp,max  4)  N zul  5)  V zul  5)  c  c  s cr  s min  6)  c min  6)
                                         [mm]    [mm]    [Nm]    [kN]    [kN]    [mm]    [mm]    [mm]    [mm]    [mm]
                   FBS II 8x50    A4     100     50      450     1,9     4,3      35      90     120      35      35
                   FBS II 8x65    A4     120     65      450     4,3     6,4      45     125     160      35      35
                   FBS II 10x55   A4     100     55      450     2,1     4,8      40     100     130      40      40
                   FBS II 10x65   A4     120     65      450     2,9     6,2      40     115     155      40      40
                   FBS II 10x85   A4     140     85      450     7,6     19,2     75     360     205      40      40
                   Für die Bemessung ist die gesamte Bewertung ETA-17/0740 zu beachten.  7)
                   1) Es sind die in der ETA-17/0740 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                       F
                     einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-17/0740.
                                                    ef
                                  ef
                   2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                   3)  Bohrverfahren Hammerbohren. Weitere zulässige Bohrverfahren siehe ETA-17/0740.
                   4)  Maximal zulässiges Drehmoment bei Montage mit Tangentialschlagschrauber.
                   5) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
                     unserem Bemessungsprogramm C-FIX erforderlich.
                   6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                   7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-17/0740, Erteilungsdatum 23.10.2018. Berechnung der Lasten nach TR055/ETAG 001, Anhang C, Verfahren A (für statische bzw.
                     quasi-statische Belastung).
                   8)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼ 0,3 mm begrenzt.
                                                                                  k
