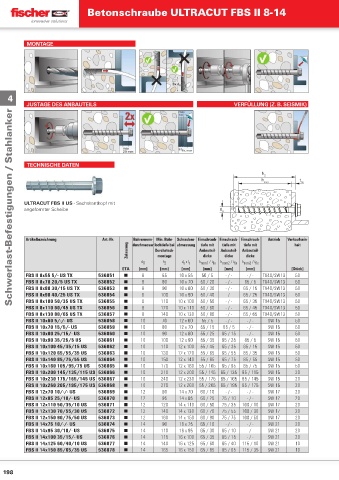

Page 197 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14

MONTAGE

4
JUSTAGE DES ANBAUTEILS VERFÜLLUNG (Z. B. SEISMIK)
Schwerlast-Befestigungen / Stahlanker

TECHNISCHE DATEN
h 2
h t
nom fix

ULTRACUT FBS II US - Sechskantkopf mit
angeformter Scheibe d 0

Bohrernenn- Min. Bohr- Schrauben- Einschraub- Einschraub- Einschraub-
Artikelbezeichnung Art.-Nr. durchmesser lochtiefe bei abmessung tiefe mit tiefe mit tiefe mit Antrieb Verkaufsein-
heit
Zulassung Durchsteck- Anbauteil- Anbauteil- Anbauteil-
dicke
montage
dicke
dicke
/ t
d 0 h 2 d x l h nom1 fi x h nom2 fi x h nom3 fi x
/ t
/ t
a s
ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
FBS II 8x55 5/- US TX 536851 ■ 8 65 10 x 55 50 / 5 - / - - / - TX40/SW13 50
FBS II 8x70 20/5 US TX 536852 ■ 8 80 10 x 70 50 / 20 - / - 65 / 5 TX40/SW13 50
FBS II 8x80 30/15 US TX 536853 ■ 8 90 10 x 80 50 / 30 - / - 65 / 15 TX40/SW13 50
FBS II 8x90 40/25 US TX 536854 ■ 8 100 10 x 90 50 / 40 - / - 65 / 25 TX40/SW13 50
FBS II 8x100 50/35 US TX 536855 ■ 8 110 10 x 100 50 / 50 - / - 65 / 35 TX40/SW13 50
FBS II 8x110 60/45 US TX 536856 ■ 8 120 10 x 110 50 / 60 - / - 65 / 45 TX40/SW13 50
FBS II 8x130 80/65 US TX 536857 ■ 8 140 10 x 130 50 / 80 - / - 65 / 65 TX40/SW13 50
FBS II 10x60 5/-/- US 536858 ■ 10 70 12 x 60 55 / 5 - / - - / - SW 15 50
FBS II 10x70 15/5/- US 536859 ■ 10 80 12 x 70 55 / 15 65 / 5 - / - SW 15 50
FBS II 10x80 25/15/- US 536860 ■ 10 90 12 x 80 55 / 25 65 / 15 - / - SW 15 50
FBS II 10x90 35/25/5 US 536861 ■ 10 100 12 x 90 55 / 35 65 / 25 85 / 5 SW 15 50
FBS II 10x100 45/35/15 US 536862 ■ 10 110 12 x 100 55 / 45 65 / 35 85 / 15 SW 15 50
FBS II 10x120 65/55/35 US 536863 ■ 10 130 12 x 120 55 / 65 65 / 55 85 / 35 SW 15 50
FBS II 10x140 85/75/55 US 536864 ■ 10 150 12 x 140 55 / 85 65 / 75 85 / 55 SW 15 50
FBS II 10x160 105/95/75 US 536865 ■ 10 170 12 x 160 55 / 105 65 / 95 85 / 75 SW 15 50
FBS II 10x200 145/135/115 US 536866 ■ 10 210 12 x 200 55 / 145 65 / 135 85 / 115 SW 15 20
FBS II 10x230 175/165/145 US 536867 ■ 10 240 12 x 230 55 / 175 65 / 165 85 / 145 SW 15 20
FBS II 10x260 205/195/175 US 536868 ■ 10 270 12 x 260 55 / 205 65 / 195 85 / 175 SW 15 20
FBS II 12x70 10/-/- US 536869 ■ 12 80 14 x 70 60 / 10 - / - - / - SW 17 20
FBS II 12x85 25/10/- US 536870 ■ 12 95 14 x 85 60 / 25 75 / 10 - / - SW 17 20
FBS II 12x110 50/35/10 US 536871 ■ 12 120 14 x 110 60 / 50 75 / 35 100 / 10 SW 17 20
FBS II 12x130 70/55/30 US 536872 ■ 12 140 14 x 130 60 / 70 75 / 55 100 / 30 SW 17 20
FBS II 12x150 90/75/50 US 536873 ■ 12 160 14 x 150 60 / 90 75 / 75 100 / 50 SW 17 20
FBS II 14x75 10/-/- US 536874 ■ 14 90 16 x 75 65 / 10 - / - - / - SW 21 20
FBS II 14x95 30/10/- US 536875 ■ 14 110 16 x 95 65 / 30 85 / 10 - / - SW 21 20
FBS II 14x100 35/15/- US 536876 ■ 14 115 16 x 100 65 / 35 85 / 15 - / - SW 21 20
FBS II 14x125 60/40/10 US 536877 ■ 14 140 16 x 125 65 / 60 85 / 40 115 / 10 SW 21 10
FBS II 14x150 85/65/35 US 536878 ■ 14 165 16 x 150 65 / 85 85 / 65 115 / 35 SW 21 10

198
