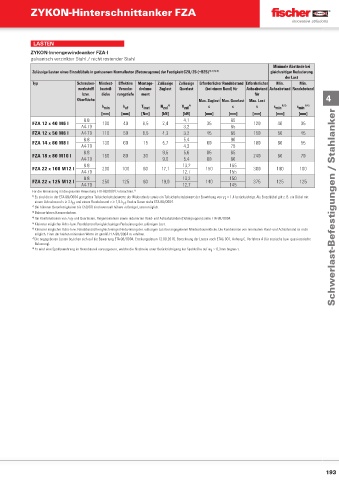

P. 192

ZYKON-Hinterschnittanker FZA





                    LASTEN
                   ZYKON-Innengewindeanker FZA-I
                   galvanisch verzinkter Stahl / nicht rostender Stahl
                                                                                                        Minimale Abstände bei
                   Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 2) 3) 8)  gleichzeitiger Reduzierung
                                                                                                            der Last
                   Typ             Schrauben- Mindest-  Effektive  Montage- Zulässige   Zulässige  Erforderlicher Randabstand Erforderlicher   Min.   Min.
                                   werkstoff   bauteil-  Veranke-  drehmo-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand Randabstand
                                     bzw.   dicke  rungstiefe  ment                              für
                                   Oberfläche                                  Max. Zuglast Max. Querlast  Max. Last        4
                                            h min  h ef   T inst  N zul  4)  V zul  4)  c  c      s     s min  5) 6)  c min  5) 6)
                                            [mm]   [mm]   [Nm]   [kN]   [kN]    [mm]    [mm]     [mm]    [mm]    [mm]
                                     8.8                                 4,1             85
                   FZA 12 x 40 M6 I         100    40     8,5    2,4             35              120      40      35
                                     A4-70                               3,2             65
                   FZA 12 x 50 M6 I  A4-70  110    50     8,5    4,3     3,2     45      65      150      50      45
                                     8.8                                 5,4             90
                   FZA 14 x 60 M8 I         130    60     15     5,7             60              180      60      55
                                     A4-70                               4,3             75
                                     8.8                         9,5     5,6     85      85
                   FZA 18 x 80 M10 I        160    80     30                                     240      80      70
                                     A4-70                       9,0     5,4     80      80
                                     8.8                                13,2             165
                   FZA 22 x 100 M12 I       200    100    60     17,1           150              300     100     100
                                     A4-70                              12,7             155
                                     8.8                                13,2             150
                   FZA 22 x 125 M12 I       250    125    60     19,0           140              375     125     125
                                     A4-70                              12,7             145
                   Für die Bemessung ist die gesamte Bewertung ETA-98/0004 zu beachten.  7)
                   1)  Es sind die in der ETA-98/0004 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                       F
                    einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-98/0004.
                                  ef
                                                   ef
                   2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.               Schwerlast-Befestigungen / Stahlanker
                   3)  Bohrverfahren Hammerbohren.
                   4)  Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-98/0004.
                   5)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                   6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
                    möglich. Einer der beiden minimalen Werte ist gemäß ETA-98/0004 zu erhöhen.
                   7)  Die angegebenen Lasten beziehen sich auf die Bewertung ETA-98/0004, Erteilungsdatum 12.09.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
                    Belastung).
                   8)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼ 0,3mm begrenzt.
                                                                                  k
