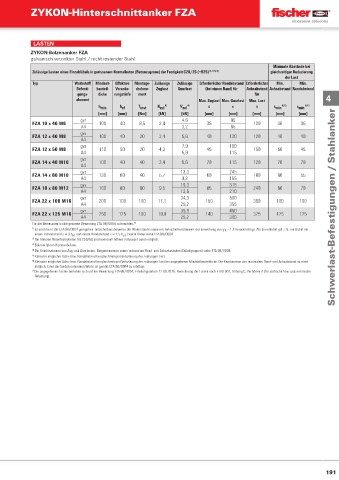

Page 190 - fischer Hauptkatalog Befestigungstechnik
P. 190

ZYKON-Hinterschnittanker FZA





                    LASTEN
                   ZYKON-Bolzenanker FZA
                   galvanisch verzinkter Stahl / nicht rostender Stahl
                                                                                                        Minimale Abstände bei
                   Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 2) 3) 8)  gleichzeitiger Reduzierung
                                                                                                            der Last
                   Typ            Werkstoff  Mindest-  Effektive  Montage- Zulässige   Zulässige   Erforderlicher Randabstand Erforderlicher   Min.   Min.
                                   Befesti-  bauteil-  Veranke-  drehmo-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand Randabstand
                                   gungs-  dicke  rungstiefe  ment                               für
                                   element                                    Max. Zuglast Max. Querlast  Max. Last        4
                                           h min  h ef   T inst  N zul  4)  V zul  4)  c  c       s     s min  5) 6)  c min  5) 6)
                                           [mm]  [mm]    [Nm]   [kN]    [kN]    [mm]    [mm]     [mm]    [mm]    [mm]
                                    gvz                                 4,6              95
                   FZA 10 x 40 M6          100    40     8,5    2,4              35              120      40      35
                                    A4                                  3,2              65
                                    gvz
                   FZA 12 x 40 M8          100    40     20     2,4     5,6      40      120     120      40      40
                                    A4
                                    gvz                                 7,9              160
                   FZA 12 x 50 M8          110    50     20     4,3              45              150      50      45
                                    A4                                  5,9              115
                                    gvz
                   FZA 14 x 40 M10         100    40     40     2,4     5,6      70      115     120      70      70
                                    A4
                                    gvz                                 13,3             245
                   FZA 14 x 60 M10         130    60     40     5,7              60              180      60      55
                                    A4                                  9,3              165
                                    gvz                                 19,3             315
                   FZA 18 x 80 M12         160    80     60     9,5              85              240      80      70
                                    A4                                  13,5             210
                                    gvz                                 34,3             500
                   FZA 22 x 100 M16        200    100    100    17,1            150              300     100     100
                                    A4                                  25,2             355
                                    gvz                                 35,9             450                                  Schwerlast-Befestigungen / Stahlanker
                   FZA 22 x 125 M16        250    125    100    19,0            140              375     125     125
                                    A4                                  25,2             300
                   Für die Bemessung ist die gesamte Bewertung ETA-98/0004 zu beachten.  7)
                   1)  Es sind die in der ETA-98/0004 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                       F
                    einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-98/0004.
                                                   ef
                                  ef
                   2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                   3)  Bohrverfahren Hammerbohren.
                   4)  Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-98/0004.
                   5)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                   6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
                    möglich. Einer der beiden minimalen Werte ist gemäß ETA-98/0004 zu erhöhen.
                   7)  Die angegebenen Lasten beziehen sich auf die Bewertung ETA-98/0004, Erteilungsdatum 12.09.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
                    Belastung).
