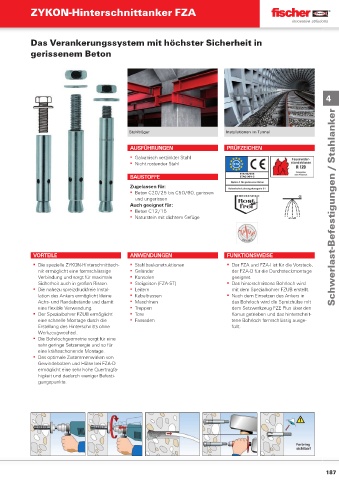

ZYKON-Hinterschnittanker FZA

Das Verankerungssystem mit höchster Sicherheit in
gerissenem Beton

4

Stahlträger Installationen im Tunnel

AUSFÜHRUNGEN PRÜFZEICHEN
▪ Galvanisch verzinkter Stahl
▪ Nicht rostender Stahl
BAUSTOFFE

Zugelassen für:
▪ Beton C20/25 bis C50/60, gerissen
und ungerissen
Auch geeignet für:
▪ Beton C12/15 Schwerlast-Befestigungen / Stahlanker
▪ Naturstein mit dichtem Gefüge

VORTEILE ANWENDUNGEN FUNKTIONSWEISE
▪ Die spezielle ZYKON-Hinterschnitttech- ▪ Stahlbaukonstruktionen ▪ Der FZA und FZA-I ist für die Vorsteck-,
nik ermöglicht eine formschlüssige ▪ Geländer der FZA-D für die Durchsteckmontage
Verbindung und sorgt für maximale ▪ Konsolen geeignet.
Sicherheit auch in großen Rissen. ▪ Steigeisen (FZA-ST) ▪ Das hinterschnittene Bohrloch wird
▪ Die nahezu spreizdruckfreie Instal- ▪ Leitern mit dem Spezialbohrer FZUB erstellt.
lation des Ankers ermöglicht kleine ▪ Kabeltrassen ▪ Nach dem Einsetzen des Ankers in
Achs- und Randabstände und damit ▪ Maschinen das Bohrloch wird die Spreizhülse mit
eine fl exible Verwendung. ▪ Treppen dem Setzwerkzeug FZE Plus über den
▪ Der Spezialbohrer FZUB ermöglicht ▪ Tore Konus getrieben und das hinterschnit-
eine schnelle Montage durch die ▪ Fassaden tene Bohrloch formschlüssig ausge-
Erstellung des Hinterschnitts ohne füllt.
Werkzeugwechsel.
▪ Die Bohrlochgeometrie sorgt für eine
sehr geringe Setzenergie und so für
eine kräfteschonende Montage.
▪ Das optimale Zusammenwirken von
Gewindebolzen und Hülse bei FZA-D
ermöglicht eine sehr hohe Quertragfä-
higkeit und dadurch weniger Befesti-
gungspunkte.
