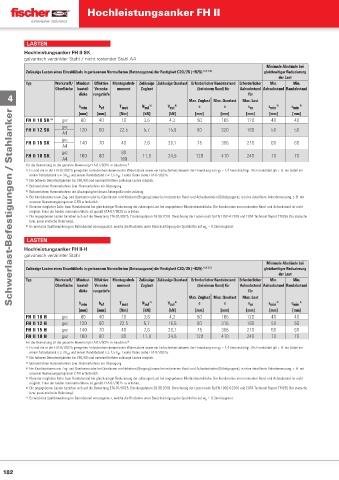

Page 181 - fischer Hauptkatalog Befestigungstechnik

Hochleistungsanker FH II

LASTEN
Hochleistungsanker FH II-SK
galvanisch verzinkter Stahl / nicht rostender Stahl A4
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 8) gleichzeitiger Reduzierung
der Last
Typ Werkstoff/ Mindest- Effektive Montagedreh- Zulässige Zulässige Querlast Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteil- Veranke- moment Zuglast (bei einem Rand) für Achsabstand Achsabstand Randabstand
für
4 dicke rungstiefe Max. Zuglast Max. Querlast Max. Last
h min h ef T inst N zul 5) V zul 5) c c s cr s min 6) c min 6)
Schwerlast-Befestigungen / Stahlanker
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
FH II 10 SK 4) gvz 80 40 10 3,6 4,3 50 105 120 40 40
gvz
FH II 12 SK 120 60 22,5 5,7 15,9 60 320 180 50 50
A4
gvz
FH II 15 SK 140 70 40 7,6 20,1 75 365 210 60 60
A4
gvz 80
FH II 18 SK 160 80 11,9 24,5 120 410 240 70 70
A4 100
Für die Bemessung ist die gesamte Bewertung ETA-07/0025 zu beachten. 7)
1) Es sind die in der ETA-07/0025 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0025.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung.
4) Bohrverfahren Hammerbohren mit Absaugung bei dieser Ankergröße nicht zulässig.
5) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
unserem Bemessungsprogramm C-FIX erforderlich.
6) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-07/0025 zu erhöhen.
7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0025, Erteilungsdatum 28.08.2018. Berechnung der Lasten nach FprEN 1992-4:2016 und EOTA Technical Report TR 055 (für statische
bzw. quasi-statische Belastung).
8) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3mm begrenzt.
k
LASTEN
Hochleistungsanker FH II-H
galvanisch verzinkter Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 7) gleichzeitiger Reduzierung
der Last
Typ Werkstoff/ Mindest- Effektive Montagedreh- Zulässige Zulässige Querlast Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteil- Veranke- moment Zuglast (bei einem Rand) für Achsabstand Achsabstand Randabstand
dicke rungstiefe für
Max. Zuglast Max. Querlast Max. Last
h min h ef T inst N zul 4) V zul 4) c c s cr s min 5) c min 5)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
FH II 10 H gvz 80 40 10 3,6 4,3 50 105 120 40 40
FH II 12 H gvz 120 60 22,5 5,7 15,5 60 315 180 50 50
FH II 15 H gvz 140 70 40 7,6 20,1 75 365 210 60 60
FH II 18 H gvz 160 80 80 11,9 24,5 120 410 240 70 70
Für die Bemessung ist die gesamte Bewertung ETA-07/0025 zu beachten. 6)
1) Es sind die in der ETA-07/0025 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0025.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung.
4) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
unserem Bemessungsprogramm C-FIX erforderlich.
5) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-07/0025 zu erhöhen.
6) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0025, Erteilungsdatum 28.08.2018. Berechnung der Lasten nach FprEN 1992-4:2016 und EOTA Technical Report TR 055 (für statische
bzw. quasi-statische Belastung).
7) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3mm begrenzt.
k
