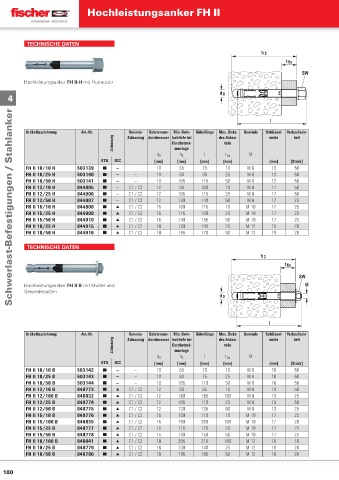

Page 179 - fischer Hauptkatalog Befestigungstechnik

Hochleistungsanker FH II

TECHNISCHE DATEN

Hochleistungsanker FH II-H mit Hutmutter

4

Schwerlast-Befestigungen / Stahlanker

Min. Bohr-
Seismic-
Bohrernenn-
Artikelbezeichnung Art.-Nr. Zulassung durchmesser lochtiefe bei Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufsein-
des Anbau-
Zulassung Durchsteck- teils
heit
weite
montage
d 0 h 2 l t fi x M
ETA ICC [mm] [mm] [mm] [mm] [mm] [Stück]
FH II 10/10 H 503139 ■ — — 10 65 75 10 M 6 13 50
FH II 10/25 H 503140 ■ — — 10 80 90 25 M 6 13 50
FH II 10/50 H 503141 ■ — — 10 105 115 50 M 6 13 50
FH II 12/10 H 044905 ■ — C1 / C2 12 90 100 10 M 8 17 50
FH II 12/25 H 044906 ■ — C1 / C2 12 105 115 25 M 8 17 50
FH II 12/50 H 044907 ■ — C1 / C2 12 130 140 50 M 8 17 25
FH II 15/10 H 044908 ■ ▲ C1 / C2 15 100 115 10 M 10 17 25
FH II 15/25 H 044909 ■ ▲ C1 / C2 15 115 130 25 M 10 17 25
FH II 15/50 H 044910 ■ ▲ C1 / C2 15 140 155 50 M 10 17 25
FH II 18/25 H 044915 ■ ▲ C1 / C2 18 130 145 25 M 12 19 20
FH II 18/50 H 044916 ■ ▲ C1 / C2 18 155 170 50 M 12 19 20

TECHNISCHE DATEN

Hochleistungsanker FH II-B mit Mutter und
Gewindebolzen

Seismic-
Min. Bohr-
Bohrernenn-
Artikelbezeichnung Art.-Nr. Zulassung durchmesser lochtiefe bei Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufsein-
heit
des Anbau-
weite
Zulassung Durchsteck- teils
montage
d 0 h 2 l t fi x M
ETA ICC [mm] [mm] [mm] [mm] [mm] [Stück]
FH II 10/10 B 503142 ■ — — 10 65 70 10 M 6 10 50
FH II 10/25 B 503143 ■ — — 10 80 75 25 M 6 10 50
FH II 10/50 B 503144 ■ — — 10 105 110 50 M 6 10 50
FH II 12/10 B 048773 ■ ▲ C1 / C2 12 90 95 10 M 8 13 50
FH II 12/100 B 046832 ■ ▲ C1 / C2 12 180 185 100 M 8 13 25
FH II 12/25 B 048774 ■ ▲ C1 / C2 12 105 110 25 M 8 13 50
FH II 12/50 B 048775 ■ ▲ C1 / C2 12 130 135 50 M 8 13 25
FH II 15/10 B 048776 ■ ▲ C1 / C2 15 100 110 10 M 10 17 25
FH II 15/100 B 046835 ■ ▲ C1 / C2 15 190 200 100 M 10 17 20
FH II 15/25 B 048777 ■ ▲ C1 / C2 15 115 125 25 M 10 17 25
FH II 15/50 B 048778 ■ ▲ C1 / C2 15 140 150 50 M 10 17 25
FH II 18/100 B 046841 ■ ▲ C1 / C2 18 205 215 100 M 12 19 10
FH II 18/25 B 048779 ■ ▲ C1 / C2 18 130 140 25 M 12 19 20
FH II 18/50 B 048780 ■ ▲ C1 / C2 18 155 165 50 M 12 19 20
