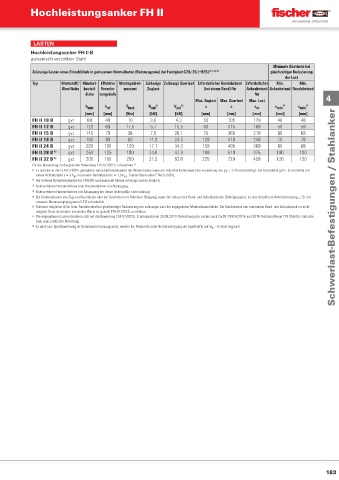

Page 182 - fischer Hauptkatalog Befestigungstechnik

Hochleistungsanker FH II

LASTEN
Hochleistungsanker FH II-B
galvanisch verzinkter Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 8) gleichzeitiger Reduzierung
der Last
Typ Werkstoff/ Mindest- Effektive Montagedreh- Zulässige Zulässige Querlast Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteil- Veranke- moment Zuglast (bei einem Rand) für Achsabstand Achsabstand Randabstand
dicke rungstiefe für
Max. Zuglast Max. Querlast Max. Last 4
h min h ef T inst N zul 5) V zul 5) c c s cr s min 6) c min 6)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
FH II 10 B gvz 80 40 10 3,6 4,3 50 105 120 40 40
FH II 12 B gvz 120 60 17,5 5,7 15,5 60 315 180 50 50
FH II 15 B gvz 140 70 38 7,6 20,1 75 365 210 60 60
FH II 18 B gvz 160 80 80 11,9 24,5 120 410 240 70 70
FH II 24 B gvz 200 100 120 17,1 34,3 150 495 300 80 80
FH II 28 B 4) gvz 250 125 180 24,0 47,9 190 610 375 100 100
FH II 32 B 4) gvz 300 150 200 31,5 63,0 225 720 450 120 120
Für die Bemessung ist die gesamte Bewertung ETA-07/0025 zu beachten. 7)
1) Es sind die in der ETA-07/0025 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0025.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung.
4) Bohrverfahren Hammerbohren mit Absaugung bei dieser Ankergröße nicht zulässig.
5) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
unserem Bemessungsprogramm C-FIX erforderlich.
6) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht Schwerlast-Befestigungen / Stahlanker
möglich. Einer der beiden minimalen Werte ist gemäß ETA-07/0025 zu erhöhen.
7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0025, Erteilungsdatum 28.08.2018. Berechnung der Lasten nach FprEN 1992-4:2016 und EOTA Technical Report TR 055 (für statische
bzw. quasi-statische Belastung).
8) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3mm begrenzt.
k
