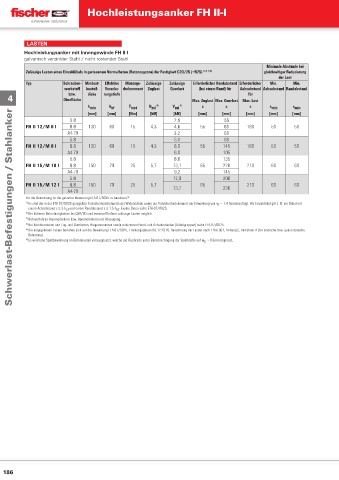

Hochleistungsanker FH II-I

LASTEN
Hochleistungsanker mit Innengewinde FH II-I
galvanisch verzinkter Stahl / nicht rostender Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 6) gleichzeitiger Reduzierung
der Last
Typ Schrauben- Mindest- Effektive Montage- Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
werkstoff bauteil- Veranke- drehmoment Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
für
bzw.
4 Oberfläche dicke rungstiefe Max. Zuglast Max. Querlast Max. Last
h min h ef T inst N zul 4) V zul 4) c c s s min c min
Schwerlast-Befestigungen / Stahlanker
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
5.8 2,9 55
FH II 12/M 6 I 8.8 130 60 15 4,3 4,6 55 80 180 50 50
A4-70 3,2 60
5.8 5,1 90
FH II 12/M 8 I 8.8 130 60 15 4,3 8,0 55 145 180 50 50
A4-70 6,0 105
5.8 8,6 135
FH II 15/M 10 I 8.8 150 70 25 5,7 13,1 65 220 210 60 60
A4-70 9,2 145
5.8 12,0 200
FH II 15/M 12 I 8.8 150 70 25 5,7 13,7 65 230 210 60 60
A4-70
Für die Bemessung ist die gesamte Bewertung ETA-07/0025 zu beachten. 5)
1) Es sind die in der ETA-07/0025 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0025.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung.
Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-07/0025.
4)
5) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0025, Erteilungsdatum 09.12.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
Belastung).
Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3mm begrenzt.
6)
k
