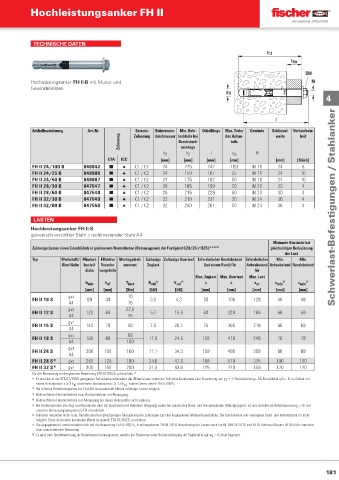

Hochleistungsanker FH II

TECHNISCHE DATEN

Hochleistungsanker FH II-B mit Mutter und
Gewindebolzen
4

Bohrernenn-
Seismic-
Min. Bohr-
Artikelbezeichnung Art.-Nr. Zulassung durchmesser lochtiefe bei Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufsein-
des Anbau-
heit
weite
Zulassung Durchsteck- teils
montage
d 0 h 2 l t fi x M
ETA ICC [mm] [mm] [mm] [mm] [mm] [Stück]
FH II 24/100 B 046842 ■ ▲ C1 / C2 24 225 242 100 M 16 24 5
FH II 24/25 B 048886 ■ ▲ C1 / C2 24 150 167 25 M 16 24 10
FH II 24/50 B 048887 ■ ▲ C1 / C2 24 175 192 50 M 16 24 10
FH II 28/30 B 047547 ■ ▲ C1 / C2 28 185 199 30 M 20 30 4
FH II 28/60 B 047548 ■ ▲ C1 / C2 28 215 229 60 M 20 30 4
FH II 32/30 B 047549 ■ ▲ C1 / C2 32 210 231 30 M 24 36 4
FH II 32/60 B 047550 ■ ▲ C1 / C2 32 240 261 60 M 24 36 4 Schwerlast-Befestigungen / Stahlanker

LASTEN
Hochleistungsanker FH II-S
galvanisch verzinkter Stahl / nicht rostender Stahl A4
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 8) gleichzeitiger Reduzierung
der Last
Typ Werkstoff/ Mindest- Effektive Montagedreh- Zulässige Zulässige Querlast Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteil- Veranke- moment Zuglast (bei einem Rand) für Achsabstand Achsabstand Randabstand
dicke rungstiefe für
Max. Zuglast Max. Querlast Max. Last
h min h ef T inst N zul 5) V zul 5) c c s cr s min 6) c min 6)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
gvz 10
FH II 10 S 80 40 3,6 4,3 50 105 120 40 40
A4 15
gvz 22,5
FH II 12 S 120 60 5,7 15,9 60 320 180 50 50
A4 25
gvz
FH II 15 S 140 70 40 7,6 20,1 75 365 210 60 60
A4
gvz 80
FH II 18 S 160 80 11,9 24,5 120 410 240 70 70
A4 100
gvz
FH II 24 S 200 100 160 17,1 34,3 150 495 300 80 80
A4
FH II 28 S 4) gvz 250 125 180 24,0 47,9 190 610 375 100 100
FH II 32 S 4) gvz 300 150 200 31,5 63,0 225 720 450 120 120
Für die Bemessung ist die gesamte Bewertung ETA-07/0025 zu beachten. 7)
1) Es sind die in der ETA-07/0025 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0025.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung.
4) Bohrverfahren Hammerbohren mit Absaugung bei dieser Ankergröße nicht zulässig.
5) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
unserem Bemessungsprogramm C-FIX erforderlich.
6) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-07/0025 zu erhöhen.
7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0025, Erteilungsdatum 28.08.2018. Berechnung der Lasten nach FprEN 1992-4:2016 und EOTA Technical Report TR 055 (für statische
bzw. quasi-statische Belastung).
8) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3mm begrenzt.
k
