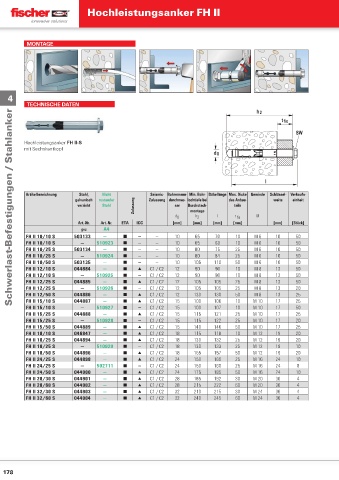

Page 177 - fischer Hauptkatalog Befestigungstechnik

Hochleistungsanker FH II

MONTAGE

4
TECHNISCHE DATEN
Schwerlast-Befestigungen / Stahlanker

Hochleistungsanker FH II-S
mit Sechskantkopf

Artikelbezeichnung Stahl, Nicht Seismic- Bohrernenn- Min. Bohr- Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufs-
galvanisch rostender Zulassung durchmes- lochtiefe bei des Anbau- weite einheit
verzinkt Stahl Zulassung ser Durchsteck- teils
montage
d 0 h 2 l t fi x M
Art.-Nr. Art.-Nr. ETA ICC [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
FH II 10/10 S 503133 — ■ — — 10 65 70 10 M 6 10 50
FH II 10/10 S — 510923 ■ — — 10 65 69 10 M 6 10 50
FH II 10/25 S 503134 — ■ — — 10 80 75 25 M 6 10 50
FH II 10/25 S — 510924 ■ — — 10 80 84 25 M 6 10 50
FH II 10/50 S 503135 — ■ — — 10 105 110 50 M 6 10 50
FH II 12/10 S 044884 — ■ ▲ C1 / C2 12 90 90 10 M 8 13 50
FH II 12/10 S — 510925 ■ — C1 / C2 12 90 90 10 M 8 13 50
FH II 12/25 S 044885 — ■ ▲ C1 / C2 12 105 105 25 M 8 13 50
FH II 12/25 S — 510926 ■ — C1 / C2 12 105 105 25 M 8 13 20
FH II 12/50 S 044886 — ■ ▲ C1 / C2 12 130 130 50 M 8 13 25
FH II 15/10 S 044887 — ■ ▲ C1 / C2 15 100 106 10 M 10 17 25
FH II 15/10 S — 510927 ■ — C1 / C2 15 100 107 10 M 10 17 50
FH II 15/25 S 044888 — ■ ▲ C1 / C2 15 115 121 25 M 10 17 25
FH II 15/25 S — 510928 ■ — C1 / C2 15 115 122 25 M 10 17 20
FH II 15/50 S 044889 — ■ ▲ C1 / C2 15 140 146 50 M 10 17 25
FH II 18/10 S 046847 — ■ ▲ C1 / C2 18 115 118 10 M 12 19 20
FH II 18/25 S 044894 — ■ ▲ C1 / C2 18 130 132 25 M 12 19 20
FH II 18/25 S — 510929 ■ — C1 / C2 18 130 133 25 M 12 19 10
FH II 18/50 S 044896 — ■ ▲ C1 / C2 18 155 157 50 M 12 19 20
FH II 24/25 S 044898 — ■ ▲ C1 / C2 24 150 160 25 M 16 24 10
FH II 24/25 S — 502711 ■ — C1 / C2 24 150 160 25 M 16 24 8
FH II 24/50 S 044900 — ■ ▲ C1 / C2 24 175 185 50 M 16 24 10
FH II 28/30 S 044901 — ■ ▲ C1 / C2 28 185 192 30 M 20 30 4
FH II 28/60 S 044902 — ■ ▲ C1 / C2 28 215 222 60 M 20 30 4
FH II 32/30 S 044903 — ■ ▲ C1 / C2 32 210 215 30 M 24 36 4
FH II 32/60 S 044904 — ■ ▲ C1 / C2 32 240 245 60 M 24 36 4
