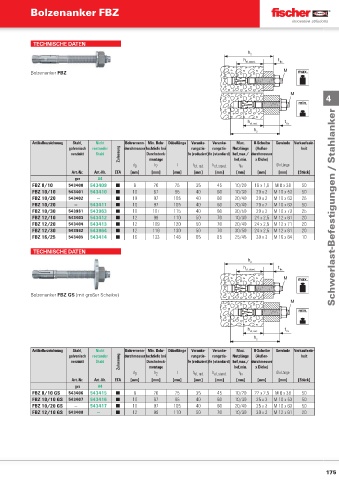

Page 174 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBZ

TECHNISCHE DATEN

Bolzenanker FBZ

4

Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohr- Dübellänge Veranke- Veranke- Max. U-Scheibe Gewinde Verkaufsein-
galvanisch rostender durchmesser lochtiefe bei rungstie- rungstie- Nutzlänge (Außen- heit
verzinkt Stahl Zulassung Durchsteck- fe (reduziert)fe (standard) hef,max./ durchmesser
x Dicke)
montage
hef,min.
d 0 h 2 l h ef, red. h ef, stand. t fi x Ø x Länge
Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
FBZ 8/10 543400 543409 ■ 8 70 75 35 45 10/20 16 x 1,6 M 8 x 38 50
FBZ 10/10 543401 543410 ■ 10 87 95 40 60 10/30 20 x 2 M 10 x 53 50
FBZ 10/20 543402 — ■ 10 97 105 40 60 20/40 20 x 2 M 10 x 63 25
FBZ 10/20 — 543411 ■ 10 97 105 40 60 20/40 20 x 2 M 10 x 63 50
FBZ 10/30 543961 543963 ■ 10 107 115 40 60 30/50 20 x 2 M 10 x 73 25 Schwerlast-Befestigungen / Stahlanker
FBZ 12/10 543403 543412 ■ 12 99 110 50 70 10/30 24 x 2,5 M 12 x 61 20
FBZ 12/20 543404 543413 ■ 12 109 120 50 70 20/40 24 x 2,5 M 12 x 71 20
FBZ 12/30 543962 543964 ■ 12 119 130 50 70 30/50 24 x 2,5 M 12 x 81 20
FBZ 16/25 543405 543414 ■ 16 133 148 65 85 25/45 30 x 3 M 16 x 84 10

TECHNISCHE DATEN

Bolzenanker FBZ GS (mit großer Scheibe)

Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohr- Dübellänge Veranke- Veranke- Max. U-Scheibe Gewinde Verkaufsein-
galvanisch rostender durchmesser lochtiefe bei rungstie- rungstie- Nutzlänge (Außen- heit
verzinkt Stahl Zulassung Durchsteck- fe (reduziert)fe (standard) hef,max./ durchmesser
montage
hef,min.
x Dicke)
d 0 h 2 l h ef, red. h ef, stand. t fi x Ø x Länge
Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
FBZ 8/10 GS 543406 543415 ■ 8 70 75 35 45 10/20 22 x 2,5 M 8 x 38 50
FBZ 10/10 GS 543407 543416 ■ 10 87 95 40 60 10/30 25 x 3 M 10 x 53 50
FBZ 10/20 GS — 543417 ■ 10 97 105 40 60 20/40 25 x 3 M 10 x 63 50
FBZ 12/10 GS 543408 — ■ 12 99 110 50 70 10/30 30 x 3 M 12 x 61 20
