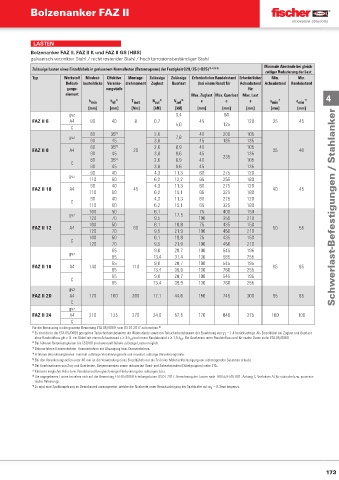

Page 172 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FAZ II

LASTEN
Bolzenanker FAZ II, FAZ II K und FAZ II GS (HBS)
galvanisch verzinkter Stahl / nicht rostender Stahl / hochkorrosionsbeständiger Stahl
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 9)
zeitiger Reduzierung der Last
Typ Werkstoff Mindest- Effektive Montage- Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Befesti- bauteildicke Veranke- drehmoment Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
gungs- rungstiefe für
element Max. Zuglast Max. Querlast Max. Last
h min h ef 4) T inst N zul 6) V zul 6) c c s s min 7) c min 7) 4
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
gvz 3,4 80
FAZ II 6 A4 80 40 8 0,7 5,0 45 125 120 35 45
C
80 35 5) 2,6 40 200 105
gvz 7,8
90 45 3,8 45 185 135
80 35 5) 2,6 8,9 40 105
FAZ II 8 A4 20 35 40
90 45 3,8 9,6 45 235 135
80 35 5) 2,6 8,9 40 105
C
90 45 3,8 9,6 45 135
90 40 4,3 11,3 60 275 120
gvz
110 60 6,2 12,2 65 255 180
90 40 4,3 11,3 60 275 120
FAZ II 10 A4 45 40 45
110 60 6,2 15,1 65 325 180
90 40 4,3 11,3 60 275 120
C
110 60 6,2 15,1 65 325 180 Schwerlast-Befestigungen / Stahlanker
100 50 6,1 75 400 150
gvz 17,5
120 70 9,5 100 350 210
100 50 6,1 18,8 75 435 150
FAZ II 12 A4 60 50 55
120 70 9,5 21,9 100 450 210
100 50 6,1 18,8 75 435 150
C
120 70 9,5 21,9 100 450 210
65 9,0 28,7 100 545 195
gvz
85 13,4 31,4 130 585 255
65 9,0 28,7 100 545 195
FAZ II 16 A4 140 110 65 65
85 13,4 39,9 130 760 255
65 9,0 28,7 100 545 195
C
85 13,4 39,9 130 760 255
gvz
FAZ II 20 A4 170 100 200 17,1 44,6 150 745 300 95 85
C
gvz
FAZ II 24 A4 210 125 270 24,0 57,5 170 840 375 100 100
C
Für die Bemessung ist die gesamte Bewertung ETA-05/0069, vom 03.07.2017 zu beachten. 8)
1) Es sind die in der ETA-05/0069 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel bei Zuglast und Querlast
F
ohne Randeinfluss gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Bei Querlasten unter Randeinfluss und für exakte Daten siehe ETA-05/0069.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren, Hammerbohren mit Absaugung bzw. Diamantbohren.
4) Effektive Verankerungstiefen: minimal zulässige Verankerungstiefe und maximal zulässige Verankerungstiefe.
5) Bei den Verankerungstiefen unter 40 mm ist die Verwendung eines Einzeldübels nur als Teil einer Mehrfachbefestigung von nichttragenden Systemen erlaubt.
Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA.
6)
7) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
8) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-05/0069 Erteilungsdatum 03.07.2017. Berechnung der Lasten nach TR055/ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-sta-
tische Belastung).
9) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3mm begrenzt.
k
