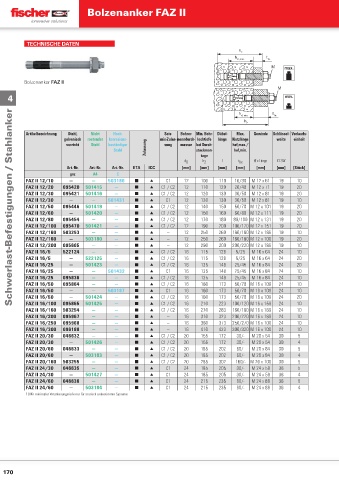

Page 169 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FAZ II

TECHNISCHE DATEN
h
2
h t
ef, max. fix
M max.

Bolzenanker FAZ II
M
4 min.

Schwerlast-Befestigungen / Stahlanker
h t
ef, min. fix
h
2
Artikelbezeichnung Stahl, Nicht Hoch- Seis- Bohrer- Min. Bohr- Dübel- Max. Gewinde Schlüssel- Verkaufs-
galvanisch rostender korrosions- mic-Zulas- nenndurch- lochtiefe länge Nutzlänge weite einheit
verzinkt Stahl beständiger Zulassung sung messer bei Durch- hef,max./
Stahl steckmon- hef,min.
tage
d 0 h 2 l t fi x Ø x Länge  SW
Art.-Nr. Art.-Nr. Art.-Nr. ETA ICC [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4 C
FAZ II 12/10 — — 503186 ■ ▲ C1 12 100 110 10/30 M 12 x 61 19 10
FAZ II 12/20 095420 501415 — ■ ▲ C1 / C2 12 110 120 20/40 M 12 x 71 19 20
FAZ II 12/30 095421 501416 — ■ ▲ C1 / C2 12 120 130 30/50 M 12 x 81 19 20
FAZ II 12/30 — — 501431 ■ ▲ C1 12 120 130 30/50 M 12 x 81 19 10
FAZ II 12/50 095446 501419 — ■ ▲ C1 / C2 12 140 150 50/70 M 12 x 101 19 20
FAZ II 12/60 — 501420 — ■ ▲ C1 / C2 12 150 160 60/80 M 12 x 111 19 20
FAZ II 12/80 095454 — — ■ ▲ C1 / C2 12 170 180 80/100 M 12 x 131 19 20
FAZ II 12/100 095470 501421 — ■ ▲ C1 / C2 12 190 200 100/120 M 12 x 151 19 20
FAZ II 12/160 503253 — — ■ ▲ — 12 250 260 160/180 M 12 x 186 19 10
FAZ II 12/160 — 503180 — ■ ▲ — 12 250 260 160/180 M 12 x 100 19 20
FAZ II 12/200 095605 — — ■ ▲ — 12 290 300 200/220 M 12 x 186 19 10
FAZ II 16/5 522124 — — ■ ▲ C1 / C2 16 115 128 5/25 M 16 x 64 24 10
FAZ II 16/5 — 522125 — ■ ▲ C1 / C2 16 115 128 5/25 M 16 x 64 24 20
FAZ II 16/25 — 501423 — ■ ▲ C1 / C2 16 135 148 25/45 M 16 x 84 24 20
FAZ II 16/25 — — 501432 ■ ▲ C1 16 135 148 25/45 M 16 x 84 24 10
FAZ II 16/25 095836 — — ■ ▲ C1 / C2 16 135 148 25/45 M 16 x 84 24 10
FAZ II 16/50 095864 — — ■ ▲ C1 / C2 16 160 173 50/70 M 16 x 109 24 10
FAZ II 16/50 — — 503187 ■ ▲ C1 16 160 173 50/70 M 16 x 109 24 10
FAZ II 16/50 — 501424 — ■ ▲ C1 / C2 16 160 173 50/70 M 16 x 109 24 20
FAZ II 16/100 095865 501425 — ■ ▲ C1 / C2 16 210 223 100/120 M 16 x 159 24 10
FAZ II 16/160 503254 — — ■ ▲ C1 / C2 16 270 283 160/180 M 16 x 189 24 10
FAZ II 16/200 095967 — — ■ ▲ — 16 310 323 200/220 M 16 x 189 24 10
FAZ II 16/250 095968 — — ■ ▲ — 16 360 373 250/270 M 16 x 100 24 10
FAZ II 16/300 096188 — — ■ ▲ — 16 410 423 300/320 M 16 x 100 24 10
FAZ II 20/30 046632 — — ■ ▲ C1 / C2 20 155 172 30/- M 20 x 54 30 5
FAZ II 20/30 — 501426 — ■ ▲ C1 / C2 20 155 172 30/- M 20 x 54 30 4
FAZ II 20/60 046633 — — ■ ▲ C1 / C2 20 185 202 60/- M 20 x 84 30 5
FAZ II 20/60 — 503183 — ■ ▲ C1 / C2 20 185 202 60/- M 20 x 84 30 4
FAZ II 20/160 503255 — — ■ ▲ C1 / C2 20 285 302 160/- M 20 x 100 30 5
FAZ II 24/30 046635 — — ■ ▲ C1 24 185 205 30/- M 24 x 58 36 5
FAZ II 24/30 — 501427 — ■ ▲ C1 24 185 205 30/- M 24 x 58 36 4
FAZ II 24/60 046636 — — ■ ▲ C1 24 215 235 60/- M 24 x 88 36 5
FAZ II 24/60 — 503184 — ■ ▲ C1 24 215 235 60/- M 24 x 88 36 4
1) Mit minimaler Verankerungstiefe nur für statisch unbestimmte Systeme
