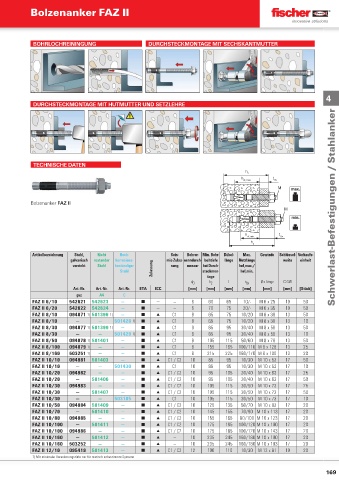

Page 168 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FAZ II

BOHRLOCHREININGUNG DURCHSTECKMONTAGE MIT SECHSKANTMUTTER

4
DURCHSTECKMONTAGE MIT HUTMUTTER UND SETZLEHRE

TECHNISCHE DATEN
h
2
h t
ef, max. fix
M max.
Bolzenanker FAZ II
M Schwerlast-Befestigungen / Stahlanker
min.

h t
ef, min. fix
h
2
Artikelbezeichnung Stahl, Nicht Hoch- Seis- Bohrer- Min. Bohr- Dübel- Max. Gewinde Schlüssel- Verkaufs-
galvanisch rostender korrosions- mic-Zulas- nenndurch- lochtiefe länge Nutzlänge weite einheit
verzinkt Stahl beständiger sung messer bei Durch- hef,max./
Stahl Zulassung steckmon- hef,min.
tage
d 0 h 2 l t fi x Ø x Länge  SW
Art.-Nr. Art.-Nr. Art.-Nr. ETA ICC [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4 C
FAZ II 6/10 542621 542623 — ■ — — 6 60 65 10/- M 6 x 25 10 50
FAZ II 6/20 542622 542624 — ■ — — 6 70 75 20/- M 6 x 35 10 50
FAZ II 8/10 094871 1) 501396 1) — ■ ▲ C1 8 65 75 10/20 M 8 x 38 13 50
FAZ II 8/10 — — 501428 1) ■ ▲ C1 8 65 75 10/20 M 8 x 38 13 10
FAZ II 8/30 094877 1) 501399 1) — ■ ▲ C1 8 85 95 30/40 M 8 x 58 13 50
FAZ II 8/30 — — 501429 1) ■ ▲ C1 8 85 95 30/40 M 8 x 58 13 10
FAZ II 8/50 094878 1) 501401 — ■ ▲ C1 8 105 115 50/60 M 8 x 78 13 50
FAZ II 8/100 094879 1) — — ■ ▲ C1 8 155 165 100/110 M 8 x 128 13 25
FAZ II 8/160 503251 1) — — ■ ▲ C1 8 215 225 160/170 M 8 x 100 13 20
FAZ II 10/10 094981 501403 — ■ ▲ C1 / C2 10 85 95 10/30 M 10 x 53 17 50
FAZ II 10/10 — — 501430 ■ ▲ C1 10 85 95 10/30 M 10 x 53 17 10
FAZ II 10/20 094982 — — ■ ▲ C1 / C2 10 95 105 20/40 M 10 x 63 17 25
FAZ II 10/20 — 501406 — ■ ▲ C1 / C2 10 95 105 20/40 M 10 x 63 17 50
FAZ II 10/30 094983 — — ■ ▲ C1 / C2 10 105 115 30/50 M 10 x 73 17 25
FAZ II 10/30 — 501407 — ■ ▲ C1 / C2 10 105 115 30/50 M 10 x 73 17 50
FAZ II 10/30 — — 503185 ■ ▲ C1 10 105 115 30/50 M 10 x 73 17 10
FAZ II 10/50 094984 501409 — ■ ▲ C1 / C2 10 125 135 50/70 M 10 x 93 17 20
FAZ II 10/70 — 501410 — ■ ▲ C1 / C2 10 145 155 70/90 M 10 x 113 17 20
FAZ II 10/80 094985 — — ■ ▲ C1 / C2 10 155 165 80/100 M 10 x 123 17 20
FAZ II 10/100 — 501411 — ■ ▲ C1 / C2 10 175 185 100/120 M 10 x 100 17 20
FAZ II 10/100 094986 — — ■ ▲ C1 / C2 10 175 185 100/120 M 10 x 143 17 20
FAZ II 10/160 — 501412 — ■ ▲ — 10 235 245 160/180 M 10 x 100 17 20
FAZ II 10/160 503252 — — ■ ▲ — 10 235 245 160/180 M 10 x 193 17 20
FAZ II 12/10 095419 501413 — ■ ▲ C1 / C2 12 100 110 10/30 M 12 x 61 19 20
1) Mit minimaler Verankerungstiefe nur für statisch unbestimmte Systeme
