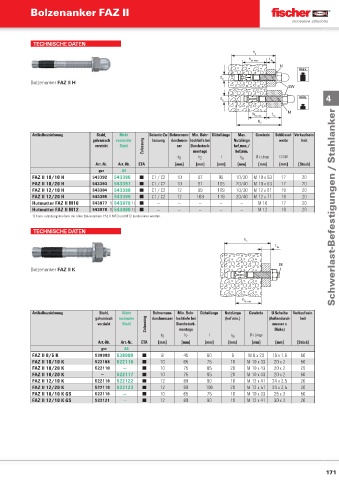

Page 170 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FAZ II

TECHNISCHE DATEN

h
2
h t
ef, max. fix
M
max.
d 0
Bolzenanker FAZ II H
SW
min.
d 4
0
M
h t
ef, min. fix
h
2
Artikelbezeichnung Stahl, Nicht Seismic-Zu- Bohrernenn- Min. Bohr- Dübellänge Max. Gewinde Schlüssel- Verkaufsein-
galvanisch rostender lassung durchmes- lochtiefe bei Nutzlänge weite heit
verzinkt Stahl Zulassung ser Durchsteck- hef,max./
d 0 montage l hef,min. Ø x Länge  SW
t
h
fi x
2
Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
FAZ II 10/10 H 543392 543396 ■ C1 / C2 10 87 95 10/30 M 10 x 53 17 20
FAZ II 10/20 H 543393 543397 ■ C1 / C2 10 97 105 20/40 M 10 x 63 17 20
FAZ II 12/10 H 543394 543398 ■ C1 / C2 12 99 109 10/30 M 12 x 61 19 20
FAZ II 12/20 H 543395 543399 ■ C1 / C2 12 109 119 20/40 M 12 x 71 19 20
Hutmutter FAZ II M10 543977 1) 543979 1) ■ — — — — — M 10 17 20
Hutmutter FAZ II M12 543978 1) 543980 1) ■ — — — — — M 12 19 20 Schwerlast-Befestigungen / Stahlanker
1) Kann zulassungskonform mit allen Bolzenankern FAZ II M10 und M12 kombinieret werden.

TECHNISCHE DATEN
h
2
t
fix

M
Bolzenanker FAZ II K

h
ef, min.
Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohr- Dübellänge Nutzlänge Gewinde U-Scheibe Verkaufsein-
galvanisch rostender durchmesser lochtiefe bei (hef min.) (Außendurch- heit
verzinkt Stahl Zulassung Durchsteck- messer x
montage
Dicke)
d 0 h 2 l t fi x Ø x Länge
Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
FAZ II 8/5 K 538989 538990 ■ 8 45 60 5 M 8 x 23 16 x 1,6 50
FAZ II 10/10 K 522108 522116 ■ 10 65 75 10 M 10 x 33 20 x 2 50
FAZ II 10/20 K 522110 — ■ 10 75 85 20 M 10 x 43 20 x 2 25
FAZ II 10/20 K — 522117 ■ 10 75 85 20 M 10 x 43 20 x 2 50
FAZ II 12/10 K 522118 522122 ■ 12 80 90 10 M 12 x 41 24 x 2,5 20
FAZ II 12/20 K 522119 522123 ■ 12 90 100 20 M 12 x 51 24 x 2,5 20
FAZ II 10/10 K GS 522115 — ■ 10 65 75 10 M 10 x 33 25 x 3 50
FAZ II 12/10 K GS 522121 — ■ 12 80 90 10 M 12 x 41 30 x 3 20
