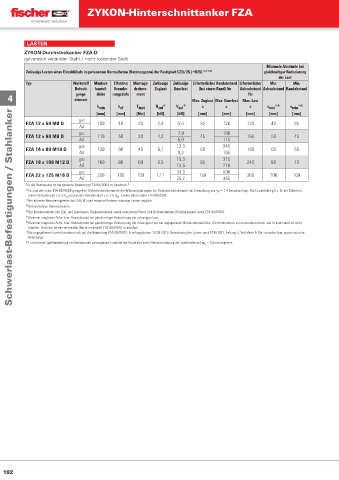

Page 191 - fischer Hauptkatalog Befestigungstechnik
P. 191

ZYKON-Hinterschnittanker FZA





                 LASTEN
                 ZYKON-Durchsteckanker FZA-D
                 galvanisch verzinkter Stahl / nicht rostender Stahl
                                                                                                      Minimale Abstände bei
                 Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 2) 3) 8)  gleichzeitiger Reduzierung
                                                                                                          der Last
                 Typ              Werkstoff  Mindest-  Effektive  Montage- Zulässige  Zulässige  Erforderlicher Randabstand Erforderlicher   Min.   Min.
                                  Befesti-  bauteil-  Veranke-  drehmo-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand Randabstand
                                                                                               für
                                   gungs-
           4                      element  dicke  rungstiefe  ment          Max. Zuglast Max. Querlast  Max. Last
                                          h min   h ef  T inst  N zul  4)  V zul  4)  c  c      s     s min  5) 6)  c min  5) 6)
            Schwerlast-Befestigungen / Stahlanker
                                          [mm]   [mm]   [Nm]   [kN]   [kN]    [mm]    [mm]    [mm]     [mm]    [mm]
                                    gvz
                 FZA 12 x 50 M8 D         100     40     20    2,4     5,6    35      120      120     40      35
                                    A4
                                    gvz                                7,9            160
                 FZA 12 x 60 M8 D         110     50     20    4,3            45               150     50      45
                                    A4                                 5,9            115
                                    gvz                               13,3            245
                 FZA 14 x 80 M10 D        130     60     40    5,7            60               180     60      55
                                    A4                                 9,3            165
                                    gvz                               19,3            315
                 FZA 18 x 100 M12 D       160     80     60    9,5            85               240     80      70
                                    A4                                13,5            210
                                    gvz                               34,3            500
                 FZA 22 x 125 M16 D       200    100    100    17,1           150              300     100     100
                                    A4                                25,2            355
                 Für die Bemessung ist die gesamte Bewertung ETA-98/0004 zu beachten. 7)
                 1)  Es sind die in der ETA-98/0004 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                     F
                  einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-98/0004.
                                                 ef
                               ef
                 2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                 3)  Bohrverfahren Hammerbohren.
                 4)  Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-98/0004.
                 5)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                 6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
                  möglich. Einer der beiden minimalen Werte ist gemäß ETA-98/0004 zu erhöhen.
                 7)  Die angegebenen Lasten beziehen sich auf die Bewertung ETA-98/0004, Erteilungsdatum 12.09.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
                  Belastung).
                 8)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼ 0,3mm begrenzt.
                                                                                k
