P. 195

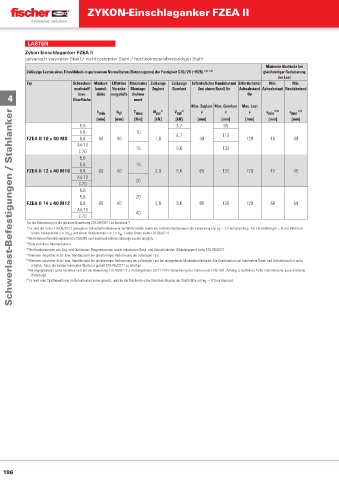

ZYKON-Einschlaganker FZEA II





                  LASTEN
                 Zykon-Einschlaganker FZEA II
                 galvanisch verzinkter Stahl / nicht rostender Stahl / hochkorrosionsbeständiger Stahl
                                                                                                     Minimale Abstände bei
                 Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 2) 3) 8)  gleichzeitiger Reduzierung
                                                                                                          der Last
                 Typ              Schrauben- Mindest- Effektive  Maximales  Zulässige   Zulässige  Erforderlicher Randabstand Erforderlicher   Min.   Min.
                                  werkstoff  bauteil-  Veranke- Montage-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand Randabstand
                                    bzw.
           4                      Oberfläche  dicke  rungstiefe drehmo-                         für
                                                       ment
                                                                           Max. Zuglast Max. Querlast  Max. Last
            Schwerlast-Befestigungen / Stahlanker
                                          h min  h ef  T max  N zul  4)  V zul  4)  c  c       s      s min  5) 6)  c min  5) 6)
                                          [mm]  [mm]   [Nm]   [kN]    [kN]   [mm]     [mm]    [mm]    [mm]    [mm]
                                    5.6                               3,7              85
                                    5.8                 10
                 FZEA II 10 x 40 M8  8.8   80    40            1,6    4,7     40      115     120      40      40
                                   A4-70                15            5,6             135
                                    C-70
                                    5.6
                                    5.8                 15
                 FZEA II 12 x 40 M10  8.8  80    40            3,0    5,6     65      135     120      45      45
                                   A4-70                20
                                    C-70
                                    5.6
                                    5.8                 20
                 FZEA II 14 x 40 M12  8.8  80    40            3,6    5,6     85      130     120      50      50
                                   A4-70
                                    C-70                40
                 Für die Bemessung ist die gesamte Bewertung ETA-06/0271 zu beachten.  7)
                 1)  Es sind die in der ETA-06/0271 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                     F
                   einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-06/0271.
                                                  ef
                                ef
                 2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                 3)  Bohrverfahren Hammerbohren.
                 4)  Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-06/0271.
                 5)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                 6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
                   möglich. Einer der beiden minimalen Werte ist gemäß ETA-06/0271 zu erhöhen.
                 7)  Die angegebenen Lasten beziehen sich auf die Bewertung ETA-06/0271, Erteilungsdatum 30.11.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
                   Belastung).
                 8)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼ 0,3mm begrenzt.
                                                                                k
