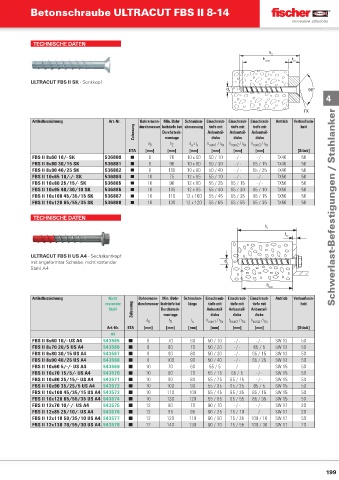

Page 198 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14

TECHNISCHE DATEN
h
2
h nom t fix

ULTRACUT FBS II SK - Senkkopf
d 0 90°
4

TX
Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohr- Schrauben- Einschraub- Einschraub- Einschraub- Antrieb Verkaufsein-
Zulassung durchmesser lochtiefe bei abmessung Anbauteil- Anbauteil- Anbauteil- heit
tiefe mit
tiefe mit
tiefe mit
Durchsteck-
montage
dicke
dicke
dicke
/ t
d 0 h 2 d x l h nom1 fi x h nom2 fi x h nom3 fi x
/ t
/ t
a s
ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
FBS II 8x60 10/- SK 536880 ■ 8 70 10 x 60 50 / 10 - / - - / - TX40 50
FBS II 8x80 30/15 SK 536881 ■ 8 90 10 x 80 50 / 30 - / - 65 / 15 TX40 50
FBS II 8x90 40/25 SK 536882 ■ 8 100 10 x 90 50 / 40 - / - 65 / 25 TX40 50
FBS II 10x65 10/-/- SK 536884 ■ 10 75 12 x 65 55 / 10 - / - - / - TX50 50
FBS II 10x80 25/15/- SK 536885 ■ 10 90 12 x 80 55 / 25 65 / 15 - / - TX50 50
FBS II 10x95 40/30/10 SK 536886 ■ 10 105 12 x 95 55 / 40 65 / 30 85 / 10 TX50 50
FBS II 10x100 45/35/15 SK 536887 ■ 10 110 12 x 100 55 / 45 65 / 35 85 / 15 TX50 50
FBS II 10x120 65/55/35 SK 536888 ■ 10 130 12 x 120 55 / 65 65 / 55 85 / 35 TX50 50 Schwerlast-Befestigungen / Stahlanker
TECHNISCHE DATEN

ULTRACUT FBS II US A4 - Sechskantkopf
mit angeformter Scheibe, nicht rostender
Stahl A4

Artikelbezeichnung Nicht Bohrernenn- Min. Bohr- Schrauben- Einschraub- Einschraub- Einschraub- Antrieb Verkaufsein-
rostender durchmesser lochtiefe bei länge tiefe mit tiefe mit tiefe mit heit
Stahl Zulassung Durchsteck- Anbauteil- Anbauteil- Anbauteil-
dicke
dicke
dicke
montage
/ t
/ t
d 0 h 2 l s h nom1 fi x h nom2 fi x h nom3 fi x
/ t
Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
A4
FBS II 8x60 10/- US A4 543565 ■ 8 70 60 50 / 10 - / - - / - SW 13 50
FBS II 8x70 20/5 US A4 543566 ■ 8 80 70 50 / 20 - / - 65 / 5 SW 13 50
FBS II 8x80 30/15 US A4 543567 ■ 8 90 80 50 / 30 - / - 65 / 15 SW 13 50
FBS II 8x90 40/25 US A4 543568 ■ 8 100 90 50 / 40 - / - 65 / 25 SW 13 50
FBS II 10x60 5/-/- US A4 543569 ■ 10 70 60 55 / 5 - / - - / - SW 15 50
FBS II 10x70 15/5/- US A4 543570 ■ 10 80 70 55 / 15 65 / 5 - / - SW 15 50
FBS II 10x80 25/15/- US A4 543571 ■ 10 90 80 55 / 25 65 / 15 - / - SW 15 50
FBS II 10x90 35/25/5 US A4 543572 ■ 10 100 90 55 / 35 65 / 25 85 / 5 SW 15 50
FBS II 10x100 45/35/15 US A4 543573 ■ 10 110 100 55 / 45 65 / 35 85 / 15 SW 15 50
FBS II 10x120 65/55/35 US A4 543574 ■ 10 130 120 55 / 65 65 / 55 85 / 35 SW 15 50
FBS II 12x70 10/-/- US A4 543575 ■ 12 80 70 60 / 10 - / - - / - SW 17 20
FBS II 12x85 25/10/- US A4 543576 ■ 12 95 85 60 / 25 75 / 10 - / - SW 17 20
FBS II 12x110 50/35/10 US A4 543577 ■ 12 120 110 60 / 50 75 / 35 100 / 10 SW 17 50
FBS II 12x130 70/55/30 US A4 543578 ■ 12 140 130 60 / 70 75 / 55 100 / 30 SW 17 20
