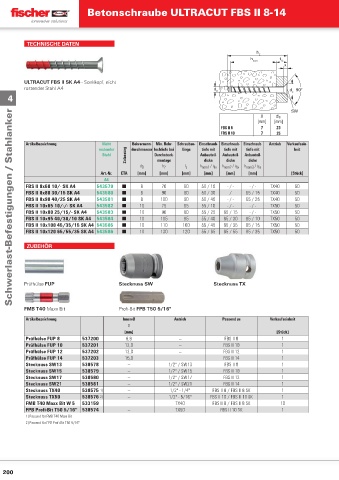

Page 199 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14

TECHNISCHE DATEN
h
2
h nom t fix
x

ULTRACUT FBS II SK A4 - Senkkopf, nicht
rostender Stahl A4 d 0 d c 90°
4

SW
Schwerlast-Befestigungen / Stahlanker
X d c
[mm] [mm]
FBS II 8 7 23
FBS II 10 7 25
Artikelbezeichnung Nicht Bohrernenn- Min. Bohr- Schrauben- Einschraub- Einschraub- Einschraub- Antrieb Verkaufsein-
rostender durchmesser lochtiefe bei länge tiefe mit tiefe mit tiefe mit heit
Stahl Zulassung Durchsteck- Anbauteil- Anbauteil- Anbauteil-
montage
dicke
dicke
dicke
d 0 h 2 l s h nom1 fi x h nom2 fi x h nom3 fi x
/ t
/ t
/ t
Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
A4
FBS II 8x60 10/- SK A4 543579 ■ 8 70 60 50 / 10 - / - - / - TX40 50
FBS II 8x80 30/15 SK A4 543580 ■ 8 90 80 50 / 30 - / - 65 / 15 TX40 50
FBS II 8x90 40/25 SK A4 543581 ■ 8 100 90 50 / 40 - / - 65 / 25 TX40 50
FBS II 10x65 10/-/- SK A4 543582 ■ 10 75 65 55 / 10 - / - - / - TX50 50
FBS II 10x80 25/15/- SK A4 543583 ■ 10 90 80 55 / 25 65 / 15 - / - TX50 50
FBS II 10x95 40/30/10 SK A4 543584 ■ 10 105 95 55 / 40 65 / 30 85 / 10 TX50 50
FBS II 10x100 45/35/15 SK A4 543585 ■ 10 110 100 55 / 45 65 / 35 85 / 15 TX50 50
FBS II 10x120 65/55/35 SK A4 543586 ■ 10 130 120 55 / 65 65 / 55 85 / 35 TX50 50
ZUBEHÖR

Prüfhülse FUP Stecknuss SW Stecknuss TX

FMB T40 Maxx Bit Profi -Bit FPB T50 5/16"
Artikelbezeichnung Innen-Ø Antrieb Passend zu Verkaufseinheit
D
[mm] [Stück]
Prüfhülse FUP 8 537200 9,9 — FBS II 8 1
Prüfhülse FUP 10 537201 12,0 — FBS II 10 1
Prüfhülse FUP 12 537202 13,0 — FBS II 12 1
Prüfhülse FUP 14 537203 15,0 — FBS II 14 1
Stecknuss SW13 538578 — 1/2" / SW13 FBS II 8 1
Stecknuss SW15 538579 — 1/2" / SW15 FBS II 10 1
Stecknuss SW17 538580 — 1/2" / SW17 FBS II 12 1
Stecknuss SW21 538581 — 1/2" / SW21 FBS II 14 1
Stecknuss TX40 538575 1) — 1/2" - 1/4'' FBS II 8 / FBS II 8 SK 1
Stecknuss TX50 538576 2) — 1/2" - 5/16" FBS II 10 / FBS II 10 SK 1
FMB T40 Maxx Bit W 5 533159 — TX40 FBS II 8 / FBS II 8 SK 10
FPB Profi-Bit T50 5/16" 538574 — TX50 FBS II 10 SK 1
1) Passend für FMB T40 Maxx Bit
2) Passend für FPB Profi-Bit T50 5/16"
