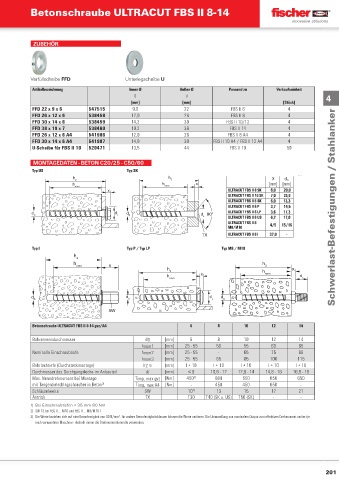

Page 200 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14

ZUBEHÖR

Verfüllscheibe FFD Unterlegscheibe U
Artikelbezeichnung Innen-Ø Außen-Ø Passend zu Verkaufseinheit
D d 4
[mm] [mm] [Stück]
FFD 22 x 9 x 6 547515 9,0 22 FBS II 6 4
FFD 26 x 12 x 6 538458 12,0 26 FBS II 8 4
FFD 30 x 14 x 6 538459 14,2 30 FBS II 10/12 4
FFD 38 x 19 x 7 538460 19.2 38 FBS II 14 4
FFD 26 x 12 x 6 A4 541986 12,0 26 FBS II 8 A4 4
FFD 30 x 14 x 6 A4 541987 14,0 30 FBS II 10 A4 / FBS II 12 A4 4
U-Scheibe für FBS II 10 520471 13,5 44 FBS II 10 50

MONTAGEDATEN - BETON C20/25 - C50/60
Typ US Typ SK
TX
h h X
2 2 d c
h nom h nom x [mm] [mm]
x ULTRACUT FBS II 8 SK 6,0 20,0
ULTRACUT FBS II 10 SK 7,0 23,0
ULTRACUT FBS II 6 SK 6,0 13,3
ULTRACUT FBS II 6 P 3,7 14,5 Schwerlast-Befestigungen / Stahlanker
d d d d 90° ULTRACUT FBS II 6 LP 3,6 17,3
0 c 0 c ULTRACUT FBS II 6 US 6,2 17,0
ULTRACUT FBS II 6 4/5 15/16
M8/M10
TX ULTRACUT FBS II 6 I 37,0 -

Typ I Typ P / Typ LP Typ M8 / M10
h
2
h h
nom x 2
h x
2 h
h nom x nom d c

d 0 d 0 d c d 0

SW

Betonschraube ULTRACUT FBS II 6-14 gvz/A4 6 8 10 12 14

Bohrernenndurchmesser d0 [mm] 6 8 10 12 14
hnom1 [mm] 25 - 55 50 55 60 65
Nominelle Einschraubtiefe hnom2 [mm] 25 - 55 - 65 75 85
hnom3 [mm] 25 - 55 65 85 100 115
Bohrlochtiefe (Durchsteckmontage) h2 ≥ [mm] l + 10 l + 10 l + 10 l + 10 l + 15
Durchmesser des Durchgangslochs im Anbauteil df [mm] ≤ 8 10,6 - 12 12,8 - 14 14,8 - 16 16,9 - 18
Max. Nenndrehmoment bei Montage Timp, max gvz [Nm] 450 1) 600 650 650 650
mit Tangentialschlagschrauber in Beton 3) Timp, max A4 [Nm] - 450 450 650 -
Schlüsselweite SW 10 2) 13 15 17 21
Antrieb TX T30 T40 (SK u. US) T50 (SK) - -
1) Bei Einschraubtiefen < 35 mm 80 Nm
2) SW 13 bei FBS II ... M10 und FBS II ... M8/M10 I
3) Die Werte beziehen sich auf eine Betonfestigkeit von 40 N/mm², für andere Betonfestigkeitsklassen können die Werte variieren. Die Umwandlung von nominalem Output zum effektiven Drehmoment variiert je
nach verwendeter Maschine - deshalb immer die Drehmomentkontrolle verwenden.
