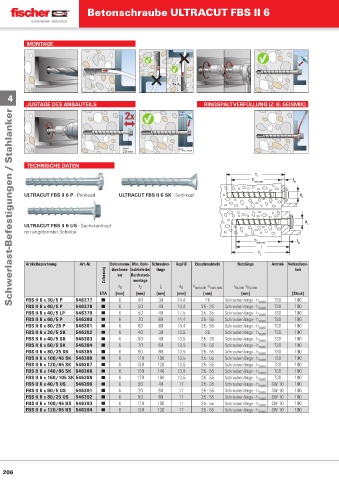

Page 205 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 6

MONTAGE

4
JUSTAGE DES ANBAUTEILS RINGSPALTVERFÜLLUNG (Z: B: SEISMIK)
Schwerlast-Befestigungen / Stahlanker

TECHNISCHE DATEN
h 2
h t
nom, max fix
ULTRACUT FBS II 6 P - Panhead ULTRACUT FBS II 6 SK - Senkkopf d o

d
ULTRACUT FBS II 6 US - Sechskantkopf o
mit angeformter Scheibe
h t
nom, min fix
l
h
2
Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohr- Schrauben- Kopf-Ø Einschraubtiefe Nutzlänge Antrieb Verkaufsein-
heit
durchmes- lochtiefe bei
Zulassung ser Durchsteck-
länge
montage
d 0 h 2 l s d K h nom,min nom,max t fi x,min fi x,max
- h
- t
ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
FBS II 6 x 30/5 P 546377 ■ 6 40 30 14,4 25 Schraubenlänge - h nom T30 100
FBS II 6 x 40/5 P 546378 ■ 6 50 40 14,4 25 - 35 Schraubenlänge - h nom T30 100
FBS II 6 x 40/5 LP 546379 ■ 6 50 40 17,5 25 - 35 Schraubenlänge - h nom T30 100
FBS II 6 x 60/5 P 546380 ■ 6 70 60 14,4 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 80/25 P 546381 ■ 6 90 80 14,4 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 30/5 SK 546382 ■ 6 40 30 13,5 25 Schraubenlänge - h nom T30 100
FBS II 6 x 40/5 SK 546383 ■ 6 50 40 13,5 25 - 35 Schraubenlänge - h nom T30 100
FBS II 6 x 60/5 SK 546384 ■ 6 70 60 13,5 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 80/25 SK 546385 ■ 6 90 80 13,5 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 100/45 SK 546386 ■ 6 110 100 13,5 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 120/65 SK 546387 ■ 6 130 120 13,5 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 140/85 SK 546388 ■ 6 150 140 13,5 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 160/105 SK 546389 ■ 6 170 160 13,5 25 - 55 Schraubenlänge - h nom T30 100
FBS II 6 x 40/5 US 546390 ■ 6 50 40 17 25 - 35 Schraubenlänge - h nom SW 10 100
FBS II 6 x 60/5 US 546391 ■ 6 70 60 17 25 - 55 Schraubenlänge - h nom SW 10 100
FBS II 6 x 80/25 US 546392 ■ 6 90 80 17 25 - 55 Schraubenlänge - h nom SW 10 100
FBS II 6 x 100/45 US 546393 ■ 6 110 100 17 25 - 55 Schraubenlänge - h nom SW 10 100
FBS II 6 x 120/65 US 546394 ■ 6 130 120 17 25 - 55 Schraubenlänge - h nom SW 10 100
