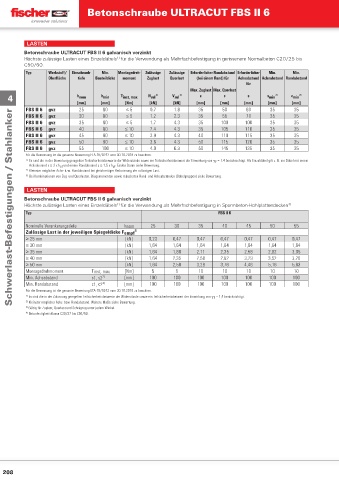

Betonschraube ULTRACUT FBS II 6

LASTEN
Betonschraube ULTRACUT FBS II 6 galvanisch verzinkt
Höchste zulässige Lasten eines Einzeldübels für die Verwendung als Mehrfachbefestigung in gerissenem Normalbeton C20/25 bis
1)
C50/60.
Typ Werkstoff/ Einschraub- Min. Montagedreh- Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche tiefe Bauteildicke moment Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
für
Max. Zuglast Max. Querlast
4 h nom h min T inst, max N zul 3) V zul 3) c c s s min 2) c min 2)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
FBS II 6 gvz 25 80 ≤ 5 0.7 1.8 35 50 60 35 35
Schwerlast-Befestigungen / Stahlanker
FBS II 6 gvz 30 80 ≤ 5 1.2 2.3 35 55 70 35 35
FBS II 6 gvz 35 80 ≤ 5 1.7 4.3 35 100 100 35 35
FBS II 6 gvz 40 80 ≤ 10 2.4 4.3 35 105 110 35 35
FBS II 6 gvz 45 90 ≤ 10 2.9 4.3 40 110 115 35 35
FBS II 6 gvz 50 90 ≤ 10 3.6 4.3 50 115 120 35 35
FBS II 6 gvz 55 100 ≤ 10 4.0 6.3 50 145 135 35 35
Für die Bemessung ist die gesamte Bewertung ETA-18/0242 vom 30.10.2018 zu beachten.
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem
F
Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe Bewertung.
ef
ef
2) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
3) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
LASTEN
Betonschraube ULTRACUT FBS II 6 galvanisch verzinkt
Höchste zulässige Lasten eines Einzeldübels für die Verwendung als Mehrfachbefestigung in Spannbeton-Hohlplattendecken 4)
1)
Typ FBS II 6
Nominelle Verankerungstiefe hnom 25 30 35 40 45 50 55
Zulässige Last in der jeweiligen Spiegeldicke F empf 3)
≥ 25 mm [kN] 0,23 0,47 0,47 0,47 0,47 0,47 0,47
≥ 30 mm [kN] 1,64 1,64 1,64 1,64 1,64 1,64 1,64
≥ 35 mm [kN] 1,64 1,88 2,11 2,35 2,58 2,82 3,05
≥ 40 mm [kN] 1,64 2,35 2,58 2,82 3,29 3,52 3,76
≥ 50 mm [kN] 1,64 2,58 3,29 3,76 4,46 5,16 5,63
Montagedrehmoment Tinst, max [Nm] 5 5 10 10 10 10 10
Min. Achsabstand s1, s2 2) [mm] 100 100 100 100 100 100 100
Min. Randabstand c1, c2 2) [mm] 100 100 100 100 100 100 100
Für die Bemessung ist die gesamte Bewertung ETA-18/0242 vom 30.10.2018 zu beachten.
1) Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
2) Kleinster möglicher Achs- bzw. Randabstand. Weitere Maße siehe Bewertung.
3) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
4) Betonfestigkeitsklasse C30/37 bis C50/60.
