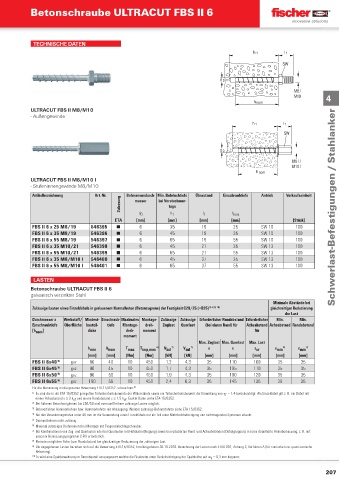

Page 206 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 6

TECHNISCHE DATEN

h 1 l 1
SW

d 0
M8 /
M10 4
h nom
ULTRACUT FBS II M8/M10
- Außengewinde
h 1 l 1
SW

d 0
M8 I /
M10 I
h nom
ULTRACUT FBS II M8/M10 I
- Stufeninnengewinde M8/M10

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Überstand Einschraubtiefe Antrieb Verkaufseinheit
Zulassung messer bei Vorsteckmon- Schwerlast-Befestigungen / Stahlanker
tage
d 0 h 1 l 1 h nom
ETA [mm] [mm] [mm] [mm] [Stück]
FBS II 6 x 25 M8/19 546395 ■ 6 35 19 25 SW 10 100
FBS II 6 x 35 M8/19 546396 ■ 6 45 19 35 SW 10 100
FBS II 6 x 55 M8/19 546397 ■ 6 65 19 55 SW 10 100
FBS II 6 x 35 M10/21 546398 ■ 6 45 21 35 SW 13 100
FBS II 6 x 55 M10/21 546399 ■ 6 65 21 55 SW 13 100
FBS II 6 x 35 M8/M10 I 546400 ■ 6 45 37 35 SW 13 100
FBS II 6 x 55 M8/M10 I 546401 ■ 6 65 37 55 SW 13 100

LASTEN
Betonschraube ULTRACUT FBS II 6
galvanisch verzinkter Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) 10) gleichzeitiger Reduzierung
der Last
Durchmesser x Werkstoff/ Mindest- Einschraub- Maximales Montage- Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Einschraubtiefe Oberfläche bauteil- tiefe Montage- dreh- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
[h nom ] dicke dreh- moment für
moment
Max. Zuglast Max. Querlast Max. Last
h min h nom T max T imp,max 6) N zul 7) V zul 7) c c s cr s min 8) c min 8)
[mm] [mm] [Nm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
FBS II 6x40 5) gvz 80 40 10 450 1,2 4,3 35 110 100 35 35
FBS II 6x45 5) gvz 90 45 10 450 1,7 4,3 35 105 110 35 35
FBS II 6x50 5) gvz 90 50 10 450 1,9 4,3 35 100 120 35 35
FBS II 6x55 5) gvz 100 55 10 450 2,4 6,3 35 145 135 35 35
Für die Bemessung ist die gesamte Bewertung ETA-15/0352 zu beachten. 9)
1) Es sind die in der ETA-15/0352 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-15/0352.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung. Weitere zulässige Bohrverfahren siehe ETA-15/0352.
4) Bei den Verankerungstiefen unter 40 mm ist die Verwendung eines Einzeldübels nur als Teil einer Mehrfachbefestigung von nichttragenden Systemen erlaubt.
5) Diamantbohren nicht zulässig.
6) Maximal zulässiges Drehmoment bei Montage mit Tangentialschlagschrauber.
7) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
unserem Bemessungsprogramm C-FIX erforderlich.
8) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
9) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-15/0352, Erteilungsdatum 30.10.2018. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
Belastung).
Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0,3 mm begrenzt.
10)
k
