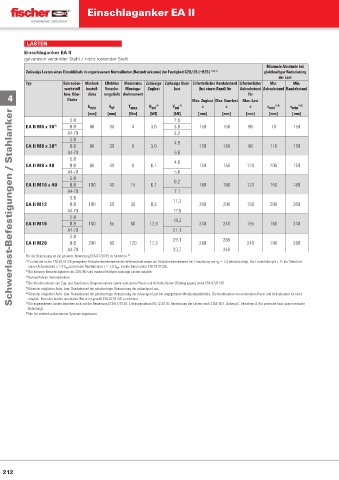

Page 211 - fischer Hauptkatalog Befestigungstechnik

Einschlaganker EA II

LASTEN
Einschlaganker EA II
galvanisch verzinkter Stahl / nicht rostender Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) gleichzeitiger Reduzierung
der Last
Typ Schrauben- Mindest- Effektive Maximales Zulässige Zulässige Quer- Erforderlicher Randabstand Erforderlicher Min. Min.
werkstoff bauteil- Veranke- Montage- Zuglast last (bei einem Rand) für Achsabstand Achsabstand Randabstand
für
4 bzw. Ober- dicke rungstiefe drehmoment Max. Zuglast Max. Querlast Max. Last
fläche
h min h ef T max N zul 4) V zul 4) c c s s min 5) 6) c min 5) 6)
Schwerlast-Befestigungen / Stahlanker
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
5.8 2,9
EA II M6 x 30 8) 8.8 80 30 4 3,9 3,9 150 150 90 70 150
A4-70 3,2
5.8
EA II M8 x 30 8) 8.8 80 30 8 3,9 4,9 150 150 90 110 150
A4-70 5,6
5.8
EA II M8 x 40 8.8 80 40 8 6,1 4,9 150 150 120 200 150
A4-70 5,6
5.8
EA II M10 x 40 8.8 100 40 15 6,1 6,2 180 180 120 150 180
A4-70 7,1
5.8
EA II M12 8.8 100 50 35 8,5 11,3 200 200 150 200 200
A4-70 12,9
5.8
EA II M16 8.8 160 65 60 12,6 18,3 240 240 195 180 240
A4-70 21,1
5.8
EA II M20 8.8 200 80 120 17,2 29,1 280 285 240 190 280
A4-70 33,7 340
Für die Bemessung ist die gesamte Bewertung ETA-07/0135 zu beachten. 7)
1) Es sind die in der ETA-07/0135 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0135.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren.
4) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-07/0135.
Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
5)
6) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-07/0135 zu erhöhen.
7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0135, Erteilungsdatum 09.12.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
Belastung).
8) Nur für statisch unbestimmte Systeme zugelassen.
