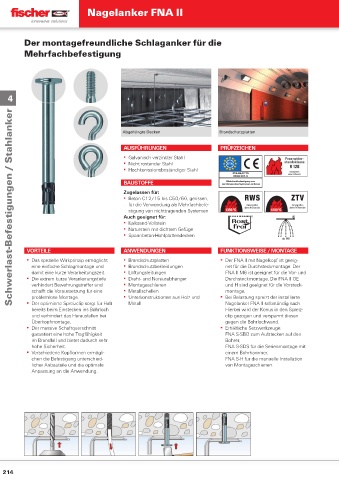

Page 213 - fischer Hauptkatalog Befestigungstechnik

Nagelanker FNA II

Der montagefreundliche Schlaganker für die
Mehrfachbefestigung

4

Schwerlast-Befestigungen / Stahlanker

Abgehängte Decken Brandschutzplatten

AUSFÜHRUNGEN PRÜFZEICHEN
▪ Galvanisch verzinkter Stahl
▪ Nicht rostender Stahl
▪ Hochkorrosionsbeständiger Stahl

BAUSTOFFE
Zugelassen für:
▪ Beton C12/15 bis C50/60, gerissen,
für die Verwendung als Mehrfachbefe-
stigung von nichttragenden Systemen
Auch geeignet für:
▪ Kalksand-Vollstein
▪ Naturstein mit dichtem Gefüge
▪ Spannbeton-Hohlplattendecken

VORTEILE ANWENDUNGEN FUNKTIONSWEISE / MONTAGE
▪ Das spezielle Wirkprinzip ermöglicht ▪ Brandschutzplatten ▪ Der FNA II mit Nagelkopf ist geeig-
eine einfache Schlagmontage und ▪ Brandschutzbekleidungen net für die Durchsteckmontage. Der
damit eine kurze Verarbeitungszeit. ▪ Lüftungsleitungen FNA II M6 ist geeignet für die Vor- und
▪ Die extrem kurze Verankerungstiefe ▪ Draht- und Noniusabhänger Durchsteckmontage. Die FNA II OE
verhindert Bewehrungstreff er und ▪ Montageschienen und H sind geeignet für die Vorsteck-
schaff t die Voraussetzung für eine ▪ Metallschellen montage.
problemlose Montage. ▪ Unterkonstruktionen aus Holz und ▪ Bei Belastung spreizt der installierte
▪ Der optimierte Spreizclip sorgt für Halt Metall Nagelanker FNA II selbständig nach.
bereits beim Einstecken ins Bohrloch Hierbei wird der Konus in den Spreiz-
und verhindert das Herausfallen bei clip gezogen und verspannt diesen
Überkopfmontage. gegen die Bohrlochwand.
▪ Der massive Schaftquerschnitt ▪ Erhältliche Setzwerkzeuge:
garantiert eine hohe Tragfähigkeit FNA S-SBO zum Aufstecken auf den
im Brandfall und bietet dadurch sehr Bohrer,
hohe Sicherheit. FNA S-SDS für die Serienmontage mit
▪ Verschiedene Kopff ormen ermögli- einem Bohrhammer,
chen die Befestigung unterschied- FNA S-H für die manuelle Installation
licher Anbauteile und die optimale von Montageschienen.
Anpassung an die Anwendung.

214
