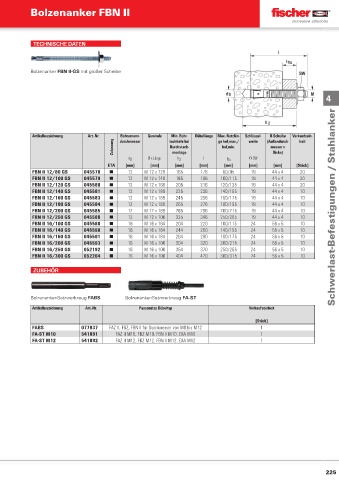

Page 224 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBN II

TECHNISCHE DATEN

Bolzenanker FBN II-GS mit großer Scheibe

4

Bohrernenn-
Min. Bohr-
Artikelbezeichnung Art.-Nr. durchmesser Gewinde lochtiefe bei Dübellänge Max. Nutzlän- Schlüssel- (Außendurch- Verkaufsein-
U-Scheibe
Zulassung Durchsteck- hef,min. messer x
ge hef,max./
heit
weite
Dicke)
montage
d 0 Ø x Länge h 2 l t fi x  SW
ETA [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
FBN II 12/80 GS 045578 ■ 12 M 12 x 129 165 176 80/95 19 44 x 4 20
FBN II 12/100 GS 045579 ■ 12 M 12 x 149 185 196 100/115 19 44 x 4 20
FBN II 12/120 GS 045580 ■ 12 M 12 x 169 205 216 120/135 19 44 x 4 20
FBN II 12/140 GS 045581 ■ 12 M 12 x 189 225 236 140/155 19 44 x 4 10
FBN II 12/160 GS 045583 ■ 12 M 12 x 189 245 256 160/175 19 44 x 4 10
FBN II 12/180 GS 045584 ■ 12 M 12 x 189 265 276 180/195 19 44 x 4 10
FBN II 12/200 GS 045585 ■ 12 M 12 x 189 285 296 200/215 19 44 x 4 10 Schwerlast-Befestigungen / Stahlanker
FBN II 12/250 GS 045586 ■ 12 M 12 x 100 335 346 250/265 19 44 x 4 10
FBN II 16/100 GS 045588 ■ 16 M 16 x 164 204 220 100/115 24 56 x 5 10
FBN II 16/140 GS 045590 ■ 16 M 16 x 184 244 260 140/155 24 56 x 5 10
FBN II 16/160 GS 045591 ■ 16 M 16 x 184 264 280 160/175 24 56 x 5 10
FBN II 16/200 GS 045593 ■ 16 M 16 x 100 304 320 200/215 24 56 x 5 10
FBN II 16/250 GS 052192 ■ 16 M 16 x 100 354 370 250/265 24 56 x 5 10
FBN II 16/300 GS 052204 ■ 16 M 16 x 100 404 420 300/315 24 56 x 5 10

ZUBEHÖR

Bolzenanker-Setzwerkzeug FABS Bolzenanker-Setzwerkzeug FA-ST
Artikelbezeichnung Art.-Nr. Passend zu Dübeltyp Verkaufseinheit

[Stück]
FABS 077937 FAZ II, FBZ, FBN II für Durchmesser von M8 bis M12 1
FA-ST M10 541891 FAZ II M10, FBZ M10, FBN II M10, EXA M10 1
FA-ST M12 541892 FAZ II M12, FBZ M12, FBN II M12, EXA M12 1
