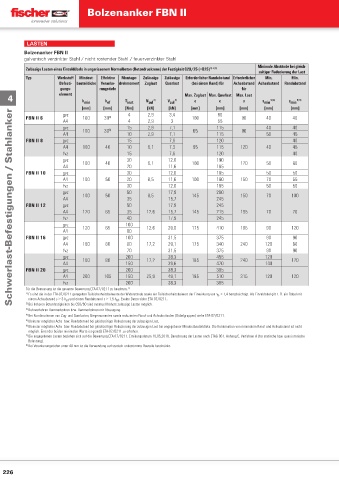

Page 225 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBN II

LASTEN
Bolzenanker FBN II
galvanisch verzinkter Stahl / nicht rostender Stahl / feuerverzinkter Stahl
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (∼B25) 1) 2) 3)
zeitiger Reduzierung der Last
Typ Werkstoff Mindest- Effektive Montage- Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Befesti- bauteildicke Veranke- drehmoment Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
gungs- rungstiefe für
4 element h min h ef T inst N zul 4) V zul 4) Max. Zuglast Max. Querlast Max. Last s min 5) 6) c min 5) 6)
c
s
c
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
Schwerlast-Befestigungen / Stahlanker
gvz 4 2,9 3,4 60
FBN II 6 100 30 8) 100 90 40 40
A4 4 2,9 3 55
gvz 8) 15 2,9 7,1 115 40 40
A4 100 30 10 2,9 7,1 65 115 90 50 45
FBN II 8 gvz 15 7,6 120 40
A4 100 40 10 6,1 7,3 95 115 120 40 45
fvz 15 7,6 120 40
gvz 100 40 30 6,1 12,0 100 190 120 50 80
A4 20 11,6 185
FBN II 10 gvz 30 12,0 185 50 50
A4 100 50 20 8,5 11,6 100 180 150 70 55
fvz 30 12,0 185 50 50
gvz 100 50 50 8,5 17,9 145 280 150 70 100
A4 35 15,7 245
FBN II 12 gvz 50 17,9 245
A4 120 65 35 12,6 15,7 145 215 195 70 70
fvz 40 17,9 245
gvz 100
A4 120 65 80 12,6 29,0 175 410 195 90 120
FBN II 16 gvz 100 31,5 375 90 90
A4 160 80 80 17,2 29,1 175 340 240 120 80
fvz 70 31,5 375 90 90
gvz 160 80 200 17,2 38,3 185 455 240 120 120
A4 150 39,6 470 140
FBN II 20 gvz 200 38,3 385
A4 200 105 150 25,9 49,1 185 510 315 120 120
fvz 200 38,3 385
Für die Bemessung ist die gesamte Bewertung ETA-07/0211 zu beachten. 7)
1) Es sind die in der ETA-07/0211 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-07/0211.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung.
4) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-07/0211.
Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
5)
6) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-07/0211 zu erhöhen.
7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-07/0211, Erteilungsdatum 19.05.2016. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
Belastung).
8) Bei Verankerungstiefen unter 40 mm ist die Verwendung auf statisch unbestimmte Bauteile beschränkt.
