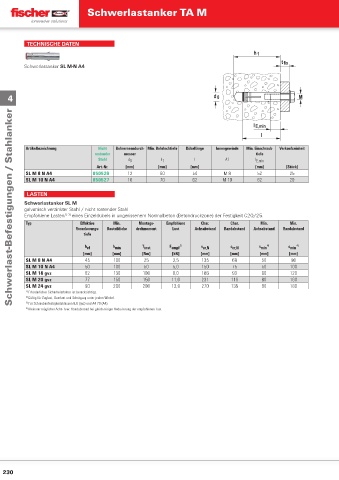

Page 229 - fischer Hauptkatalog Befestigungstechnik

Schwerlastanker TA M

TECHNISCHE DATEN

Schwerlastanker SL M-N A4

4

Schwerlast-Befestigungen / Stahlanker

Artikelbezeichnung Nicht Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Innengewinde Min. Einschraub- Verkaufseinheit
rostender messer tiefe
Stahl d 0 h 1 l A1 l E,min
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
SL M 8 N A4 050526 12 60 54 M 8 52 25
SL M 10 N A4 050527 16 70 62 M 10 62 20

LASTEN
Schwerlastanker SL M
galvanisch verzinkter Stahl / nicht rostender Stahl
Empfohlene Lasten 1) 3) eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25.
Typ Effektive Min. Montage- Empfohlene Char. Char. Min. Min.
Verankerungs- Bauteildicke drehmoment Last Achsabstand Randabstand Achsabstand Randabstand
tiefe

h ef h min T inst F empf 2) s cr,N c cr,N s min 4) c min 4)
[mm] [mm] [Nm] [kN] [mm] [mm] [mm] [mm]
SL M 8 N A4 45 100 25 3,5 135 68 50 90
SL M 10 N A4 50 100 50 5,0 150 75 50 100
SL M 16 gvz 62 130 100 8,0 186 93 60 120
SL M 20 gvz 77 150 150 11,0 231 116 80 160
SL M 24 gvz 90 200 200 13,9 270 135 90 180
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
3) Für Schraubenfestigkeitsklassen 8.8 (gvz) und A4-70 (A4).
4) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der empfohlenen Last.
