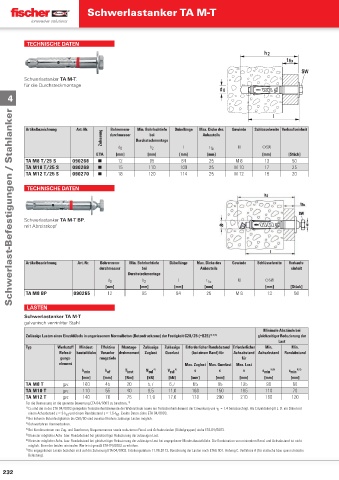

Schwerlastanker TA M-T

TECHNISCHE DATEN

Schwerlastanker TA M-T,
für die Durchsteckmontage

4

Schwerlast-Befestigungen / Stahlanker

Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohrlochtiefe Dübellänge Max. Dicke des Gewinde Schlüsselweite Verkaufseinheit
Zulassung durchmesser Durchsteckmontage Anbauteils
bei
d 0 h 2 l t fi x M  SW
ETA [mm] [mm] [mm] [mm] [mm] [Stück]
TA M8 T/25 S 090268 ■ 12 95 84 25 M 8 13 50
TA M10 T/25 S 090269 ■ 15 110 100 25 M 10 17 25
TA M12 T/25 S 090270 ■ 18 120 114 25 M 12 19 20

TECHNISCHE DATEN

Schwerlastanker TA M-T BP,
mit Abreisskopf

Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohrlochtiefe Dübellänge Max. Dicke des Gewinde Schlüsselweite Verkaufs-
durchmesser bei Anbauteils einheit
Durchsteckmontage
d 0 h 2 l t fi x M  SW
[mm] [mm] [mm] [mm] [mm] [Stück]
TA M8 BP 090265 12 95 84 25 M 8 13 50

LASTEN
Schwerlastanker TA M-T
galvanisch verzinkter Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (∼B25) 1) 2) 3) gleichzeitiger Reduzierung der
Last
Typ Werkstoff Mindest- Effektive Montage- Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Befesti- bauteildicke Veranke- drehmoment Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
gungs- rungstiefe für
element Max. Zuglast Max. Querlast Max. Last
h min h ef T inst N zul 4) V zul 4) c c s s min 5) 6) c min 5) 6)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
TA M8 T gvz 100 45 20 5,7 6,7 65 95 135 90 60
TA M10 T gvz 110 55 40 9,5 11,0 160 150 165 110 70
TA M12 T gvz 140 70 75 11,9 17,0 170 200 210 160 120
Für die Bemessung ist die gesamte Bewertung ETA-04/0003 zu beachten. 7)
Es sind die in der ETA-04/0003 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
1)
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-04/0003.
ef
ef
2) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
3) Bohrverfahren Hammerbohren.
4) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-04/0003.
5) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
6) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-04/0003 zu erhöhen.
7) Die angegebenen Lasten beziehen sich auf die Zulassung ETA-04/0003, Erteilungsdatum 11.06.2013. Berechnung der Lasten nach ETAG 001, Anhang C, Verfahren A (für statische bzw. quasi-statische
Belastung).
