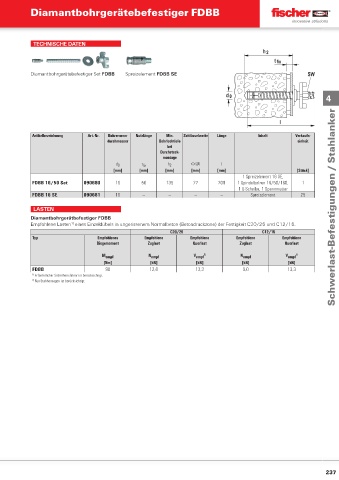

Page 236 - fischer Hauptkatalog Befestigungstechnik

Diamantbohrgerätebefestiger FDBB

TECHNISCHE DATEN

Diamantbohrgerätebefestiger Set FDBB Spreizelement FDBB SE

4

Artikelbezeichnung Art.-Nr. Bohrernenn- Nutzlänge Min. Schlüsselweite Länge Inhalt Verkaufs-
durchmesser Bohrlochtiefe einheit
bei
Durchsteck-
montage
d 0 t fi x h 2  SW l
[mm] [mm] [mm] [mm] [mm] [Stück]
1 Spreizelement 16 SE,
FDBB 16/50 Set 090680 16 50 135 27 200 1 Spindelbolzen 16/50/160, 1
1 U-Scheibe, 1 Spannmutter
FDBB 16 SE 090681 16 — — — — Spreizelement 25

LASTEN Schwerlast-Befestigungen / Stahlanker
Diamantbohrgerätbefestiger FDBB
Empfohlene Lasten eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 und C12/15.
1)
C20/25 C12/15
Typ Empfohlenes Empfohlene Empfohlene Empfohlene Empfohlene
Biegemoment Zuglast Querlast Zuglast Querlast

M empf N empf V empf 2) N empf V empf 2)
[Nm] [kN] [kN] [kN] [kN]
FDBB 98 12,0 13,3 9,0 13,3
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Nur Stahlversagen ist berücksichtigt.
