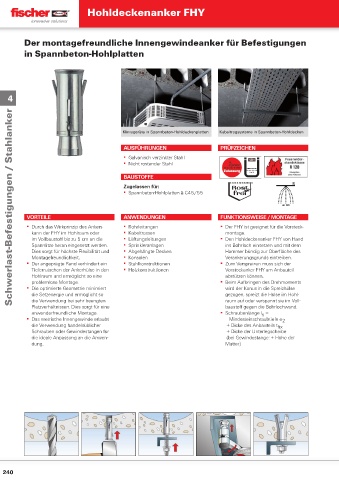

Page 239 - fischer Hauptkatalog Befestigungstechnik

Hohldeckenanker FHY

Der montagefreundliche Innengewindeanker für Befestigungen
in Spannbeton-Hohlplatten

4

Schwerlast-Befestigungen / Stahlanker

Klimageräte in Spannbeton-Hohldeckenplatten Kabeltragsysteme in Spannbeton-Hohldecken

AUSFÜHRUNGEN PRÜFZEICHEN
▪ Galvanisch verzinkter Stahl
▪ Nicht rostender Stahl
BAUSTOFFE

Zugelassen für:
▪ Spannbeton-Hohlplatten ≧ C45/55

VORTEILE ANWENDUNGEN FUNKTIONSWEISE / MONTAGE

▪ Durch das Wirkprinzip des Ankers ▪ Rohrleitungen ▪ Der FHY ist geeignet für die Vorsteck-
kann der FHY im Hohlraum oder ▪ Kabeltrassen montage.
im Vollbaustoff bis zu 5 cm an die ▪ Lüftungsleitungen ▪ Den Hohldeckenanker FHY von Hand
Spannlitze heran eingesetzt werden. ▪ Sprinkleranlagen ins Bohrloch einsetzen und mit dem
Dies sorgt für höchste Flexibilität und ▪ Abgehängte Decken Hammer bündig zur Oberfl äche des
Montagefreundlichkeit. ▪ Konsolen Verankerungsgrunds eintreiben.
▪ Der angeprägte Rand verhindert ein ▪ Stahlkonstruktionen ▪ Zum Verspreizen muss sich der
Tieferrutschen der Ankerhülse in den ▪ Holzkonstruktionen Vorsteckanker FHY am Anbauteil
Hohlraum und ermöglicht so eine abstützen können.
problemlose Montage. ▪ Beim Aufbringen des Drehmoments
▪ Die optimierte Geometrie minimiert wird der Konus in die Spreizhülse
die Setzenergie und ermöglicht so gezogen, spreizt die Hülse im Hohl-
die Verwendung bei sehr beengten raum auf oder verspannt sie im Voll-
Platzverhältnissen. Dies sorgt für eine baustoff gegen die Bohrlochwand.
anwenderfreundliche Montage. ▪ Schraubenlänge l =
s
▪ Das metrische Innengewinde erlaubt Mindesteinschraubtiefe e 2
die Verwendung handelsüblicher + Dicke des Anbauteils t fi x
Schrauben oder Gewindestangen für + Dicke der Unterlegscheibe
die ideale Anpassung an die Anwen- (bei Gewindestange: + Höhe der
dung. Mutter)
