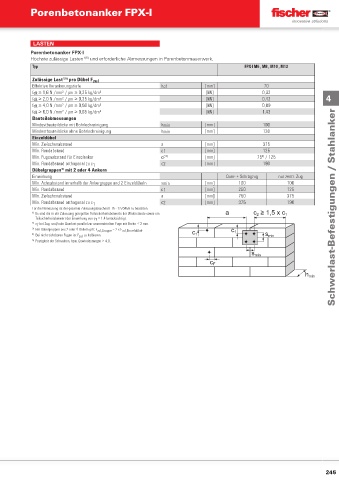

Page 244 - fischer Hauptkatalog Befestigungstechnik

Porenbetonanker FPX-I

LASTEN
Porenbetonanker FPX-I
Höchste zulässige Lasten 1)5) und erforderliche Abmessungen in Porenbetonmauerwerk.
Typ FPX-I M6 , M8 , M10 , M12

Zulässige Last 1)5) pro Dübel F zul
Effektive Verankerungstiefe hef [mm] 70
fck ≥ 1,6 N /mm² / ρm ≥ 0,25 kg/dm³ [kN] 0,32
fck ≥ 2,0 N /mm² / ρm ≥ 0,35 kg/dm³ [kN] 0,43 4
fck ≥ 4,0 N /mm² / ρm ≥ 0,50 kg/dm³ [kN] 0,89
fck ≥ 6,0 N /mm² / ρm ≥ 0,65 kg/dm³ [kN] 1,43
Bauteilabmessungen
Mindestbauteildicke mit Bohrlochreinigung hmin [mm] 100
Mindestbauteildicke ohne Bohrlochreinigung hmin [mm] 120
Einzeldübel
Min. Zwischenabstand a [mm] 375
Min. Randabstand c1 [mm] 125
2)
Min. Fugenabstand für Einzelanker cF 4) [mm] 75 / 125
Min. Randabstand orthogonal zu c 1 c2 [mm] 190
3)
Dübelgruppen mit 2 oder 4 Ankern
Einwirkung Quer- + Schrägzug nur zentr. Zug
Min. Achsabstand innerhalb der Ankergruppe und 2 Einzeldübeln smin [mm] 100 100
Min. Randabstand c1 [mm] 250 125
Min. Zwischenabstand a [mm] 750 375
Min. Randabstand orthogonal zu c 1 c2 [mm] 375 190
Für die Bemessung ist der gesamte Zulassungsbescheid ETA - 12/0456 zu beachten. Schwerlast-Befestigungen / Stahlanker
1) Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein a c 2 ≥ 1,5 x c 1
Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
c bei Zug- und/oder Querlast parallel zur unvermörtelten Fuge mit Breite ≤ 2 mm.
2)
F
3) Bei Dübelgruppen aus 2 oder 4 Dübeln gilt: F zul,Gruppe = 2 x F zul,Einzeldübel . c 1
4) Bei nicht sichtbaren Fugen ist F zul zu halbieren. c 1 s min
5) Festigkeit der Schrauben, bzw. Gewindestangen ≥ 4.8.
s min
c F

h min
