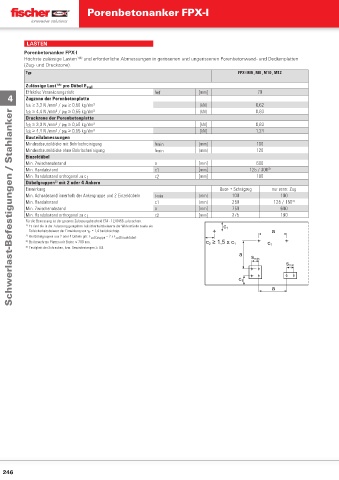

Porenbetonanker FPX-I





                 LASTEN
                 Porenbetonanker FPX-I
                 Höchste zulässige Lasten 1)4)  und erforderliche Abmessungen in gerissenen und ungerissenen Porenbetonwand- und Deckenplatten
                 (Zug- und Druckzone).
                 Typ                                                                        FPX-I M6 , M8 , M10 , M12
                 Zulässige Last 1)4)  pro Dübel F zul
                 Effektive Verankerungstiefe                  hef             [mm]                 70
           4     Zugzone der Porenbetonplatte
                 fck ≥ 3,3 N /mm² / ρm ≥ 0,50 kg/dm³                          [kN]                0,62
            Schwerlast-Befestigungen / Stahlanker
                 fck ≥ 4,4 N /mm² / ρm ≥ 0,55 kg/dm³                          [kN]                0,83
                 Druckzone der Porenbetonplatte
                 fck ≥ 3,3 N /mm² / ρm ≥ 0,50 kg/dm³                          [kN]                0,83
                 fck ≥ 4,4 N /mm² / ρm ≥ 0,55 kg/dm³                          [kN]                1,24
                 Bauteilabmessungen
                 Mindestbauteildicke mit Bohrlochreinigung    hmin            [mm]                100
                 Mindestbauteildicke ohne Bohrlochreinigung   hmin            [mm]                120
                 Einzeldübel
                 Min. Zwischenabstand                         a               [mm]                600
                 Min. Randabstand                             c1              [mm]              125 / 300 3)
                 Min. Randabstand orthogonal zu c 1           c2              [mm]                190
                 Dübelgruppen  mit 2 oder 4 Ankern
                           2)
                 Einwirkung                                                          Quer- + Schrägzug  nur zentr. Zug
                 Min. Achsabstand innerhalb der Ankergruppe und 2 Einzeldübeln  smin  [mm]  100            100
                 Min. Randabstand                             c1              [mm]        250           125 / 150 3)
                 Min. Zwischenabstand                         a               [mm]        750              600
                 Min. Randabstand orthogonal zu c 1           c2              [mm]        375              190
                 Für die Bemessung ist der gesamte Zulassungsbescheid ETA - 12/0456 zu beachten.
                 1)  Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein
                  Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt.  c 1               a
                                       F
                 2)  Bei Dübelgruppen aus 2 oder 4 Dübeln gilt: F zul,Gruppe  = 2 x F zul,Einzeldübel .
                 3)  Bei bewehrten Platten mit Breite ≤ 700 mm.                 c 2 ≥ 1,5 x c 1
                  Festigkeit der Schrauben, bzw. Gewindestangen ≥ 4.8.
                 4)                                                                                   c 1
                                                                                            a
                                                                                                s min
                                                                                                             s min

                                                                                            c 1
                                                                                                        a
