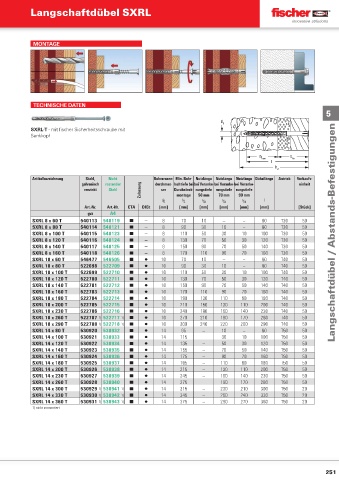

Page 250 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXRL

MONTAGE

TECHNISCHE DATEN
5

d
0
SXRL-T - mit fi scher Sicherheitsschraube mit
Senkkopf

h t
nom fix
l
h
2
Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohr- Nutzlänge Nutzlänge Nutzlänge Dübellänge Antrieb Verkaufs-
galvanisch rostender durchmes- lochtiefe bei bei Veranke-bei Veranke-bei Veranke- einheit
verzinkt Stahl Zulassung ser Durchsteck- rungstiefe rungstiefe rungstiefe
50 mm
70 mm
90 mm
montage
d 0 h 2 t fi x t fi x t fi x l
Art.-Nr. Art.-Nr. ETA DIBt [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
SXRL 8 x 60 T 540113 540119 ■ — 8 70 10 — — 60 T30 50
SXRL 8 x 80 T 540114 540121 ■ — 8 90 30 10 — 80 T30 50
SXRL 8 x 100 T 540115 540123 ■ — 8 110 50 30 10 100 T30 50 Langschaftdübel / Abstands-Befestigungen
SXRL 8 x 120 T 540116 540124 ■ — 8 130 70 50 30 120 T30 50
SXRL 8 x 140 T 540117 540125 ■ — 8 150 90 70 50 140 T30 50
SXRL 8 x 160 T 540118 540126 ■ — 8 170 110 90 70 160 T30 50
SXRL 10 x 60 T 546477 546505 ■ ▯ 10 70 10 — — 60 T40 50
SXRL 10 x 80 T 522698 522709 ■ ▯ 10 90 30 10 — 80 T40 50
SXRL 10 x 100 T 522699 522710 ■ ▯ 10 110 50 30 10 100 T40 50
SXRL 10 x 120 T 522700 522711 ■ ▯ 10 130 70 50 30 120 T40 50
SXRL 10 x 140 T 522701 522712 ■ ▯ 10 150 90 70 50 140 T40 50
SXRL 10 x 160 T 522703 522713 ■ ▯ 10 170 110 90 70 160 T40 50
SXRL 10 x 180 T 522704 522714 ■ ▯ 10 190 130 110 90 180 T40 50
SXRL 10 x 200 T 522705 522715 ■ ▯ 10 210 150 130 110 200 T40 50
SXRL 10 x 230 T 522706 522716 ■ ▯ 10 240 180 160 140 230 T40 50
SXRL 10 x 260 T 522707 1) 522717 1) ■ ▯ 10 270 210 190 170 260 T40 50
SXRL 10 x 290 T 522708 1) 522718 1) ■ ▯ 10 300 240 220 200 290 T40 50
SXRL 14 x 80 T 530920 530932 ■ ▯ 14 95 — 10 — 80 T50 50
SXRL 14 x 100 T 530921 530933 ■ ▯ 14 115 — 30 10 100 T50 50
SXRL 14 x 120 T 530922 530934 ■ ▯ 14 135 — 50 30 120 T50 50
SXRL 14 x 140 T 530923 530935 ■ ▯ 14 155 — 70 50 140 T50 50
SXRL 14 x 160 T 530924 530936 ■ ▯ 14 175 — 90 70 160 T50 50
SXRL 14 x 180 T 530925 530937 ■ ▯ 14 195 — 110 90 180 T50 50
SXRL 14 x 200 T 530926 530938 ■ ▯ 14 215 — 130 110 200 T50 50
SXRL 14 x 230 T 530927 530939 ■ ▯ 14 245 — 160 140 230 T50 50
SXRL 14 x 260 T 530928 530940 ■ ▯ 14 275 — 190 170 260 T50 50
SXRL 14 x 300 T 530929 1) 530941 1) ■ ▯ 14 315 — 230 210 300 T50 20
SXRL 14 x 330 T 530930 1) 530942 1) ■ ▯ 14 345 — 260 240 330 T50 20
SXRL 14 x 360 T 530931 1) 530943 1) ■ ▯ 14 375 — 290 270 360 T50 20
1) nicht vormontiert
