P. 253

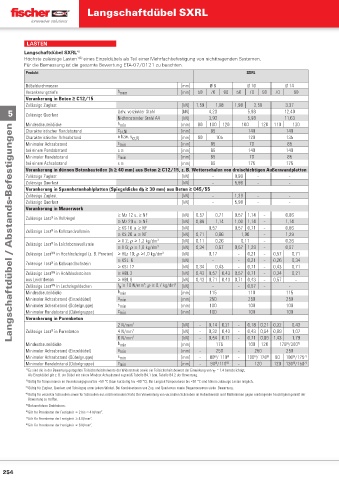

Langschaftdübel SXRL





                 LASTEN
                 Langschaftdübel SXRL 4)
                 Höchste zulässige Lasten 1)2)  eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
                 Für die Bemessung ist die gesamte Bewertung ETA-07/0121 zu beachten.
                 Produkt                                                                       SXRL
                 Dübeldurchmesser                                       [mm]      Ø 8          Ø 10         Ø 14
                 Verankerungstiefe               h nom                  [mm]  50  70   90  50   70  90   70    90
                 Verankerung in Beton ≥ C12/15
                 Zulässige Zuglast                                      [kN]  1,59  1,98  1,98   2,58       3,37
           5     Zulässige Querlast              Galv. verzinkter Stahl  [kN]    4,23          5,98         12,40
                                                 Nichtrostender Stahl A4  [kN]   3,93          5,98         11,63
                 Mindestbauteildicke             h min                  [mm]  80  100  120   100    120  110   130
            Langschaftdübel / Abstands-Befestigungen
                 Charakteristischer Randabstand  c cr,N                 [mm]      85           140           140
                 Charakteristischer Achsabstand   a bzw. s cr,N         [mm]  90    105        120           135
                 Minimaler Achsabstand           s min                  [mm]      85            70           85
                 bei einem Randabstand           c ≥                    [mm]      85           140           140
                 Minimaler Randabstand           c min                  [mm]      85            70           85
                 bei einem Achsabstand           s ≥                    [mm]      85           175           175
                 Verankerung in dünnen Betonbauteilen (h ≥ 40 mm) aus Beton ≥ C12/15, z. B. Wetterschalen von dreischichtigen Außenwandplatten
                 Zulässige Zuglast                                      [kN]       –      0,99    –          –
                 Zulässige Querlast                                     [kN]       –      5,98    –          –
                 Verankerung in Spannbetonhohlplatten (Spiegeldicke db ≥ 30 mm) aus Beton ≥ C45/55
                 Zulässige Zuglast                                      [kN]       –      1,39    –          –
                 Zulässige Querlast                                     [kN]       –      5,98    –          –
                 Verankerung in Mauerwerk
                                                 ≥ Mz 12 u. ≥ NF        [kN]  0,57  0,71  0,57 1,14  –      0,86
                 Zulässige Last  in Vollziegel
                          3)
                                                 ≥ Mz 20 u. ≥ NF        [kN]  0,86  1,14  1,00 1,14  –      1,14
                                                 ≥ KS 10 u. ≥ NF        [kN]     0,57     0,57 0,71  –      0,86
                          3)
                 Zulässige Last  in Kalksandvollstein
                                                 ≥ KS 20 u. ≥ NF        [kN]  0,71  0,86     1,00    –      1,29
                                                 ≥ V 2;  ≥ 1,2 kg/dm 3  [kN]  0,11  0,26    0,11    –      0,26
                 Zulässige Last  in Leichtbetonvollstein
                          3)
                                                 ≥ V 6;  ≥ 1,6 kg/dm 3  [kN]  0,34  0,57  0,57 1,29  –     0,57
                 Zulässige Last  in Hochlochziegel (z. B. Poroton) ≥ HLz 10;  ≥1,0 kg/dm 3  [kN]  0,17  –  0,21  –  0,57  0,71
                          3)5)
                                                 ≥ KSL  6               [kN]       –        –  0,21  –  0,26   0,34
                 Zulässige Last  in Kalksandlochstein
                          3)
                                                 ≥ KSL 12               [kN]  0,34  0,43    –  0,71  –  0,43   0,71
                          3)5)
                 Zulässige Last  in Hohlblocksteinen   ≥ HBL 2          [kN]  0,43 0,57 0,43 0,57 0,71  –  0,34  0,21
                 aus Leichtbeton                 ≥ HBL 6                [kN]  0,43 0,71 0,43 0,71 0,43  –  0,57  –
                                                           2
                          3)5)
                 Zulässige Last  in Lochziegeldecken  f  ≥ 10 N/mm ;  ≥ 0,7 kg/dm 3  [kN]  –  –  0,57  –    –
                                                  b
                 Mindestbauteildicke             h min                  [mm]      115          110           115
                 Minimaler Achsabstand (Einzeldübel)  a min             [mm]      250          250           250
                 Minimaler Achsabstand (Dübelgruppe)  s min             [mm]      100          100           100
                 Minimaler Randabstand (Dübelgruppe)  c min             [mm]      100          100           100
                 Verankerung in Porenbeton
                                                 2 N/mm 2               [kN]  –  0,14 0,21  –  0,18 0,21 0,32  0,43
                 Zulässige Last  in Porenbeton   4 N/mm 2               [kN]  –  0,32 0,43  –  0,43 0,54 0,89  1,07
                          3)
                                                 6 N/mm 2               [kN]  –  0,54 0,71  –  0,71 0,89 1,43  1,79
                 Mindestbauteildicke             h min                  [mm]  –     175     –  100  120   175 /300 7)
                                                                                                             6)
                 Minimaler Achsabstand (Einzeldübel)  a min             [mm]  –     250     –    250         250
                                                                                                 6)
                                                                                   6)
                 Minimaler Achsabstand (Dübelgruppe)  s min             [mm]  –   80 / 110 8)  –  100 / 120 8)  80  100 /125 7)
                                                                                                               6)
                                                                                                               6)
                                                                                    6)
                 Minimaler Randabstand (Dübelgruppe)  c min             [mm]  –   90 /110 8)  –  120    120 120 /150 7)
                   Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt.
                 1)
                                                                                   F
                  Als Einzeldübel gilt z. B. ein Dübel mit einem Mindest-Achsabstand a gemäß Tabelle B4.1 bzw. Tabelle B4.2 der Bewertung.
                 2)  Gültig für Temperaturen im Verankerungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C). Bei Langzeit-Temperaturen bis +30 °C sind höhere zulässige Lasten möglich.
                   Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten siehe  Bewertung.
                 3)
                 4)  Gültig für verzinkte Schrauben sowie für Schrauben aus nichtrostendem Stahl. Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende Feuchtigkeit gemäß der
                  Bewertung zu treffen.
                 5)  Bohrverfahren Drehbohren.
                 6)  Gilt für Porenbeton der Festigkeit  ≥ 2 bis < 4 N/mm . 2
                 7)  Gilt für Porenbeton der Festigkeit  ≥ 4 N/mm . 2
                 8)  Gilt für Porenbeton der Festigkeit  ≥ 6 N/mm . 2
