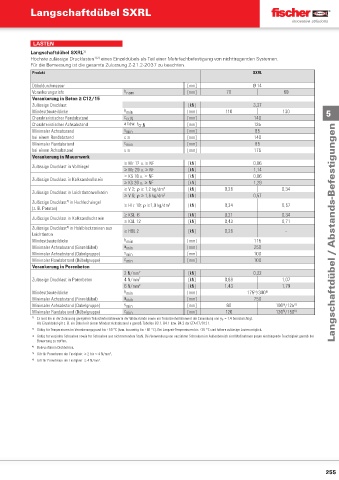

Page 254 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXRL

LASTEN
Langschaftdübel SXRL 3)
Höchste zulässige Drucklasten 1)2) eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
Für die Bemessung ist die gesamte Zulassung Z-21.2-2037 zu beachten.
Produkt SXRL
Dübeldurchmesser [mm] Ø 14
Verankerungstiefe h nom [mm] 70 90
Verankerung in Beton ≥ C12/15
Zulässige Drucklast [kN] 3,37
Mindestbauteildicke h min [mm] 110 130 5
Charakteristischer Randabstand c cr,N [mm] 140
Charakteristischer Achsabstand a bzw. s cr,N [mm] 135
Minimaler Achsabstand s min [mm] 85
bei einem Randabstand c ≥ [mm] 140
Minimaler Randabstand c min [mm] 85
bei einem Achsabstand s ≥ [mm] 175
Verankerung in Mauerwerk
≥ Mz 12 u. ≥ NF [kN] 0,86
Zulässige Drucklast in Vollziegel
≥ Mz 20 u. ≥ NF [kN] 1,14
≥ KS 10 u. ≥ NF [kN] 0,86
Zulässige Drucklast in Kalksandvollstein
≥ KS 20 u. ≥ NF [kN] 1,29
≥ V 2;  ≥ 1,2 kg/dm 3 [kN] 0,26 0,34
Zulässige Drucklast in Leichtbetonvollstein
≥ V 6;  ≥ 1,6 kg/dm 3 [kN] 0,57
4)
Zulässige Drucklast in Hochlochziegel ≥ HLz 10;  ≥1,0 kg/dm 3 [kN] 0,34 0,57
(z. B. Poroton)
≥ KSL 6 [kN] 0,21 0,34
Zulässige Drucklast in Kalksandlochstein
≥ KSL 12 [kN] 0,43 0,71
Zulässige Drucklast in Hohlblocksteinen aus ≥ HBL 2 [kN] 0,26 –
4)
Leichtbeton Langschaftdübel / Abstands-Befestigungen
Mindestbauteildicke h min [mm] 115
Minimaler Achsabstand (Einzeldübel) a min [mm] 250
Minimaler Achsabstand (Dübelgruppe) s min [mm] 100
Minimaler Randabstand (Dübelgruppe) c min [mm] 100
Verankerung in Porenbeton
2 N/mm 2 [kN] 0,32
Zulässige Drucklast in Porenbeton 4 N/mm 2 [kN] 0,89 1,07
6 N/mm 2 [kN] 1,43 1,79
Mindestbauteildicke h min [mm] 175 /300 6)
5)
Minimaler Achsabstand (Einzeldübel) a min [mm] 250
5)
Minimaler Achsabstand (Dübelgruppe) s min [mm] 80 100 /125 6)
Minimaler Randabstand (Dübelgruppe) c min [mm] 120 120 /150 6)
5)
1) Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
Als Einzeldübel gilt z. B. ein Dübel mit einem Mindest-Achsabstand a gemäß Tabellen B3.1, B4.1 bzw. B4.2 der ETA-07/0121.
2) Gültig für Temperaturen im Verankerungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C). Bei Langzeit-Temperaturen bis +30 °C sind höhere zulässige Lasten möglich.
3) Gültig für verzinkte Schrauben sowie für Schrauben aus nichtrostendem Stahl. Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende Feuchtigkeit gemäß der
Bewertung zu treffen.
Bohrverfahren Drehbohren.
4)
5) Gilt für Porenbeton der Festigkeit ≥ 2 bis < 4 N/mm².
6) Gilt für Porenbeton der Festigkeit ≥ 4 N/mm².
