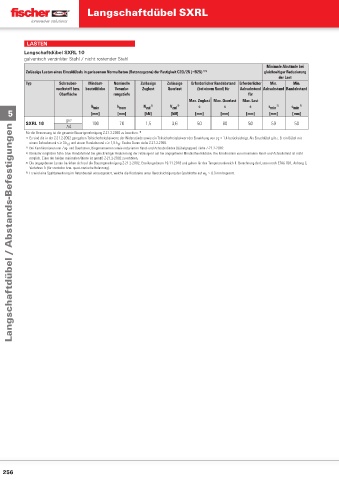

Page 255 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXRL

LASTEN
Langschaftdübel SXRL 10
galvanisch verzinkter Stahl / nicht rostender Stahl
Minimale Abstände bei
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 5) gleichzeitiger Reduzierung
der Last
Typ Schrauben- Mindest- Nominelle Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
werkstoff bzw. bauteildicke Veranke- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
Oberfläche rungstiefe für
Max. Zuglast Max. Querlast Max. Last
h min h nom N zul 2) V zul 2) c c s s min 3) c min 3)
5 [mm] [mm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
gvz
SXRL 10 100 70 1,5 3,6 50 80 50 50 50
Langschaftdübel / Abstands-Befestigungen
A4
Für die Bemessung ist die gesamte Bauartgenehmigung Z-21.2-2092 zu beachten. 4)
1) Es sind die in der Z-21.2-2092 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe Z-21.2-2092.
ef
ef
2) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Z-21.2-2092.
3) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß Z-21.2-2092 zu erhöhen.
4) Die angegebenen Lasten beziehen sich auf die Bauartgenehmigung Z-21.2-2092, Erteilungsdatum 19.11.2018 und gelten für den Temperaturbereich II. Berechnung der Lasten nach ETAG 001, Anhang C,
Verfahren A (für statische bzw. quasi-statische Belastung).
5) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0.3 mm begrenzt.
k
