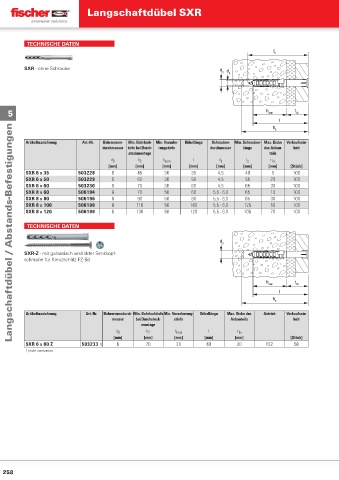

Page 257 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXR

TECHNISCHE DATEN
l
S

SXR - ohne Schraube d 0 d S

5 h nom t fix
l
Langschaftdübel / Abstands-Befestigungen
h
2
Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohrloch- Min. Veranke- Dübellänge Schrauben- Min. Schrauben- Max. Dicke Verkaufsein-
durchmesser tiefe bei Durch- rungstiefe durchmesser länge des Anbau- heit
steckmontage teils
d 0 h 2 h nom l d s l s t fi x
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
SXR 6 x 35 503228 6 45 30 35 4,5 40 5 100
SXR 6 x 50 503229 6 60 30 50 4,5 55 20 100
SXR 6 x 60 503230 6 70 30 60 4,5 65 30 100
SXR 8 x 60 506194 8 70 50 60 5,5 - 6,0 65 10 100
SXR 8 x 80 506196 8 90 50 80 5,5 - 6,0 85 30 100
SXR 8 x 100 506198 8 110 50 100 5,5 - 6,0 125 50 100
SXR 8 x 120 506199 8 130 50 120 5,5 - 6,0 105 70 100

TECHNISCHE DATEN

d
0
SXR-Z - mit galvanisch verzinkter Senkkopf-
schraube für Kreuzschlitz PZ-Bit

h t
nom fix
l
h
2
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Min. Verankerung- Dübellänge Max. Dicke des Antrieb Verkaufsein-
messer bei Durchsteck- stiefe Anbauteils heit
montage
d 0 h 2 h nom l t fi x
[mm] [mm] [mm] [mm] [mm] [Stück]
SXR 6 x 60 Z 503233 1) 6 70 30 60 30 PZ2 50
1) nicht vormontiert
