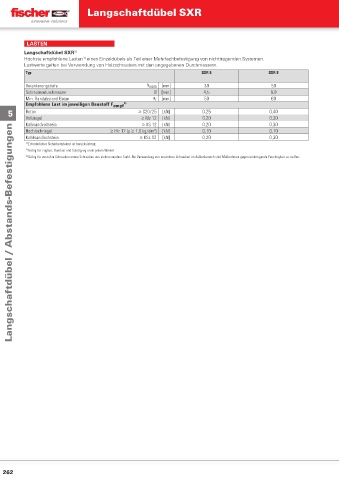

Page 261 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXR

LASTEN
Langschaftdübel SXR 3)
Höchste empfohlene Lasten eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
1)
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ SXR 6 SXR 8
Verankerungstiefe h nom [mm] 30 50
Schraubendurchmesser Ø [mm] 4,5 6,0
Min. Randabstand Beton a r [mm] 50 60
Empfohlene Last im jeweiligen Baustoff F empf 2)
5 Beton ≥ C20/25 [kN] 0,25 0,40
Vollziegel ≥ Mz 12 [kN] 0,20 0,30
Kalksandvollstein ≥ KS 12 [kN] 0,20 0,30
Langschaftdübel / Abstands-Befestigungen
Hochlochziegel ≥ Hlz 12 (ρ ≥ 1,0 kg/dm ) 3 [kN] 0,10 0,10
Kalklsandlochstein ≥ KSL 12 [kN] 0,20 0,30
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
3) Gültig für verzinkte Schrauben sowie Schrauben aus nichtrostendem Stahl. Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende Feuchtigkeit zu treffen.

262
