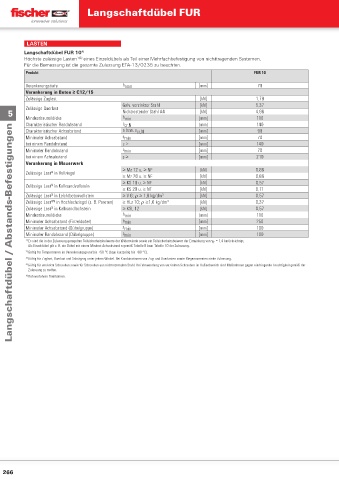

Page 265 - fischer Hauptkatalog Befestigungstechnik
P. 265

Langschaftdübel FUR





                 LASTEN
                 Langschaftdübel FUR 10 4)
                 Höchste zulässige Lasten 1)2)  eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
                 Für die Bemessung ist die gesamte Zulassung ETA-13/0235 zu beachten.
                 Produkt                                                                         FUR 10
                 Verankerungstiefe                 h nom                      [mm]                 70
                 Verankerung in Beton ≥ C12/15
                 Zulässige Zuglast                                            [kN]                1,79
                                                   Galv. verzinkter Stahl     [kN]                5,37
                 Zulässige Querlast
           5                                       Nichtrostender Stahl A4    [kN]                4,98
                 Mindestbauteildicke               h min                      [mm]                110
                 Charakteristischer Randabstand    c cr,N                     [mm]                140
            Langschaftdübel / Abstands-Befestigungen
                 Charakteristischer Achsabstand    a bzw. s cr,N              [mm]                 90
                 Minimaler Achsabstand             s min                      [mm]                 70
                 bei einem Randabstand             c ≥                        [mm]                140
                 Minimaler Randabstand             c min                      [mm]                 70
                 bei einem Achsabstand             s ≥                        [mm]                210
                 Verankerung in Mauerwerk
                                                   ≥ Mz 12 u. ≥ NF            [kN]                0,86
                 Zulässige Last  in Vollziegel
                          3)
                                                   ≥ Mz 20 u. ≥ NF            [kN]                0,86
                                                   ≥ KS 10 u. ≥ NF            [kN]                0,57
                 Zulässige Last  in Kalksandvollstein
                          3)
                                                   ≥ KS 20 u. ≥ NF            [kN]                0,71
                          3)
                 Zulässige Last  in Leichtbetonvollstein  ≥ V 6;  ≥ 1,6 kg/dm 3  [kN]            0,57
                          3)5)
                 Zulässige Last  in Hochlochziegel (z. B. Poroton)  ≥ HLz 10;  ≥1,0 kg/dm 3  [kN]  0,37
                 Zulässige Last  in Kalksandlochstein  ≥ KSL 12               [kN]                0,57
                          3)
                 Mindestbauteildicke               h min                      [mm]                110
                 Minimaler Achsabstand (Einzeldübel)  a min                   [mm]                250
                 Minimaler Achsabstand (Dübelgruppe)  s min                   [mm]                100
                 Minimaler Randabstand (Dübelgruppe)  c min                   [mm]                100
                 1)  Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt.
                                                                                   F
                  Als Einzeldübel gilt z. B. ein Dübel mit einem Mindest-Achsabstand a gemäß Tabelle 8 bzw. Tabelle 10 der Zulassung.
                 2)  Gültig für Temperaturen im Verankerungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C).
                 3)  Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten siehe Zulassung.
                 4)  Gültig für verzinkte Schrauben sowie für Schrauben aus nichtrostendem Stahl. Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende Feuchtigkeit gemäß der
                  Zulassung zu treffen.
                 5)  Bohrverfahren Drehbohren.
