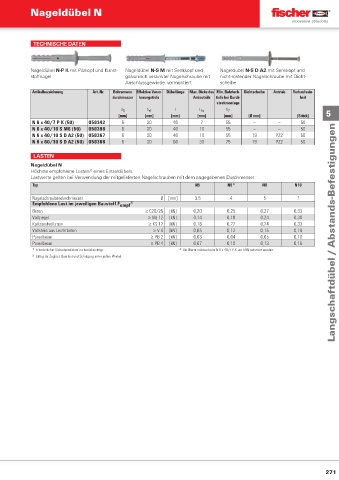

Page 270 - fischer Hauptkatalog Befestigungstechnik

Nageldübel N

TECHNISCHE DATEN

Nageldübel N-P K mit Pilzkopf und Kunst- Nageldübel N-S M mit Senkkopf und Nageldübel N-S D A2 mit Senkkopf und
stoff nagel galvanisch verzinkter Nagelschraube mit nicht-rostender Nagelschraube mit Dicht-
Anschlussgewinde, vormontiert scheibe
Artikelbezeichnung Art.-Nr. Bohrernenn- Eff ektive Veran- Dübellänge Max. Dicke des Min. Bohrloch- Dichtscheibe Antrieb Verkaufsein-
durchmesser kerungstiefe Anbauteils tiefe bei Durch- heit
steckmontage
d 0 h ef l t fi x h 2
[mm] [mm] [mm] [mm] [mm] [Ø mm] [Stück] 5
N 6 x 40/7 P K (50) 050342 6 30 40 7 55 — — 50
N 6 x 40/10 S M6 (50) 050398 6 30 40 10 55 — — 50
N 6 x 40/10 S D A2 (50) 050367 6 30 40 10 55 19 PZ2 50
N 6 x 60/30 S D A2 (50) 050368 6 30 60 30 75 19 PZ2 50

LASTEN
Nageldübel N
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung der mitgelieferten Nagelschrauben mit dem angegebenen Durchmesser.
Typ N5 N6 3) N8 N10

Nagelschraubendurchmesser Ø [mm] 3,5 4 5 7
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,20 0,25 0,27 0,33
Vollziegel ≥ Mz 12 [kN] 0,14 0,18 0,24 0,30
Kalksandvollstein ≥ KS 12 [kN] 0,18 0,22 0,24 0,33
Vollstein aus Leichtbeton ≥ V 4 [kN] 0,05 0,12 0,15 0,16 Langschaftdübel / Abstands-Befestigungen
Porenbeton ≥ PB 2 [kN] 0,03 0,04 0,05 0,10
Porenbeton ≥ PB 4 [kN] 0,07 0,10 0,13 0,16
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt. 3) Die Werte müssen beim N 6 x 40/7 P K um 50% reduziert werden.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
