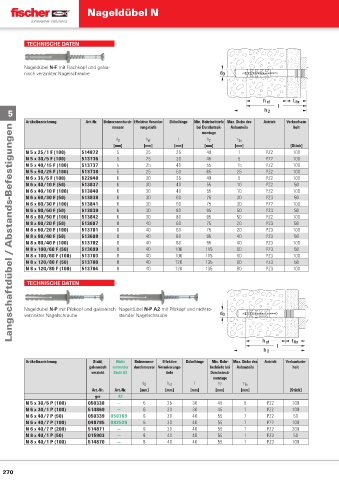

Nageldübel N

TECHNISCHE DATEN

Nageldübel N-F mit Flachkopf und galva-
nisch verzinkter Nagelschraube

5
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Eff ektive Veranke- Dübellänge Min. Bohrlochtiefe Max. Dicke des Antrieb Verkaufsein-
Langschaftdübel / Abstands-Befestigungen
messer rungstiefe bei Durchsteck- Anbauteils heit
montage
d 0 h ef l h 2 t fi x
[mm] [mm] [mm] [mm] [mm] [Stück]
N 5 x 25/1 F (100) 514872 5 25 25 40 1 PZ2 100
N 5 x 30/5 F (100) 513736 5 25 30 45 5 PZ2 100
N 5 x 40/15 F (100) 513737 5 25 40 55 15 PZ2 100
N 5 x 50/25 F (100) 513738 5 25 50 65 25 PZ2 100
N 6 x 35/5 F (100) 522948 6 30 35 40 5 PZ2 100
N 6 x 40/10 F (50) 513837 6 30 40 55 10 PZ2 50
N 6 x 40/10 F (100) 513840 6 30 40 55 10 PZ2 100
N 6 x 60/30 F (50) 513838 6 30 60 75 30 PZ3 50
N 6 x 60/30 F (100) 513841 6 30 60 75 30 PZ2 100
N 6 x 80/50 F (50) 513839 6 30 80 95 50 PZ3 50
N 6 x 80/50 F (100) 513842 6 30 80 95 50 PZ2 100
N 8 x 60/20 F (50) 513697 8 40 60 75 20 PZ3 50
N 8 x 60/20 F (100) 513701 8 40 60 75 20 PZ3 100
N 8 x 80/40 F (50) 513698 8 40 80 95 40 PZ3 50
N 8 x 80/40 F (100) 513702 8 40 80 95 40 PZ3 100
N 8 x 100/60 F (50) 513699 8 40 100 115 60 PZ3 50
N 8 x 100/60 F (100) 513703 8 40 100 115 60 PZ3 100
N 8 x 120/80 F (50) 513700 8 40 120 135 80 PZ3 50
N 8 x 120/80 F (100) 513704 8 40 120 135 80 PZ3 100

TECHNISCHE DATEN

Nageldübel N-P mit Pilzkopf und galvanisch Nageldübel N-P A2 mit Pilzkopf und nichtro-
verzinkter Nagelschraube stender Nagelschraube

Artikelbezeichnung Stahl, Nicht Bohrernenn- Eff ektive Dübellänge Min. Bohr- Max. Dicke des Antrieb Verkaufsein-
galvanisch rostender durchmesser Verankerungs- lochtiefe bei Anbauteils heit
verzinkt Stahl A2 tiefe Durchsteck-
montage
d 0 h ef l h 2 t fi x
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A2
N 5 x 30/5 P (100) 050338 — 5 25 30 45 5 PZ2 100
N 6 x 30/1 P (100) 514869 — 6 30 30 45 1 PZ2 100
N 6 x 40/7 P (50) 050339 050369 6 30 40 55 7 PZ2 50
N 6 x 40/7 P (100) 048795 092520 6 30 40 55 7 PZ2 100
N 6 x 40/7 P (200) 514871 — 6 30 40 55 7 PZ2 200
N 8 x 40/1 P (50) 015903 — 8 40 40 55 1 PZ3 50
N 8 x 40/1 P (100) 514870 — 8 40 40 55 1 PZ3 100
