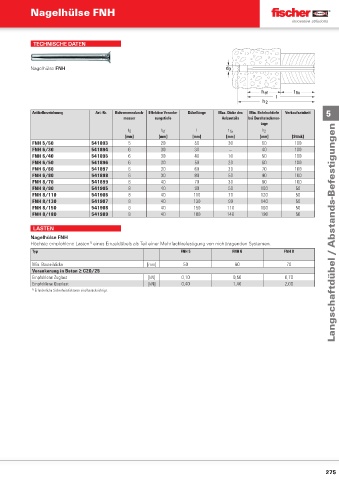

Page 274 - fischer Hauptkatalog Befestigungstechnik

Nagelhülse FNH

TECHNISCHE DATEN

Nagelhülse FNH

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Eff ektive Veranke- Dübellänge Max. Dicke des Min. Bohrlochtiefe Verkaufseinheit 5
messer rungstiefe Anbauteils bei Durchsteckmon-
tage
d 0 h ef l t fi x h 2
[mm] [mm] [mm] [mm] [mm] [Stück]
FNH 5/50 541893 5 20 50 30 60 100
FNH 6/30 541894 6 30 30 — 40 100
FNH 6/40 541895 6 30 40 10 50 100
FNH 6/50 541896 6 30 50 20 60 100
FNH 6/60 541897 6 30 60 30 70 100
FNH 6/80 541898 6 30 80 50 90 100
FNH 8/70 541899 8 40 70 30 80 100
FNH 8/90 541905 8 40 90 50 100 50
FNH 8/110 541906 8 40 110 70 120 50
FNH 8/130 541907 8 40 130 90 140 50
FNH 8/150 541908 8 40 150 110 160 50
FNH 8/180 541909 8 40 180 140 190 50

LASTEN
Nagelhülse FNH Langschaftdübel / Abstands-Befestigungen
Höchste empfohlene Lasten eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
1)
Typ FNH 5 FNH 6 FNH 8

Min. Bauteildicke [mm] 50 60 70
Verankerung in Beton ≥ C20/25
Empfohlene Zuglast [kN] 0,10 0,50 0,70
Empfohlene Querlast [kN] 0,40 1,40 2,00
1) Erforderliche Sicherheitsfaktoren sind berücksichtigt.
