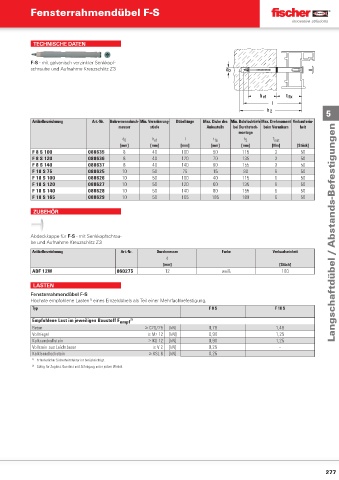

Page 276 - fischer Hauptkatalog Befestigungstechnik

Fensterrahmendübel F-S

TECHNISCHE DATEN

F-S - mit galvanisch verzinkter Senkkopf-
schraube und Aufnahme Kreuzschlitz Z3 d 0

h ef t fix
l
5
h 2
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Verankerung- Dübellänge Max. Dicke des Min. Bohrlochtiefe Max. Drehmoment Verkaufsein-
messer stiefe Anbauteils bei Durchsteck- beim Verankern heit
montage
d 0 h ef l t fi x h 2 T inst
[mm] [mm] [mm] [mm] [mm] [Nm] [Stück]
F 8 S 100 088635 8 40 100 50 115 3 50
F 8 S 120 088636 8 40 120 70 135 3 50
F 8 S 140 088637 8 40 140 90 155 3 50
F 10 S 75 088625 10 50 75 15 90 6 50
F 10 S 100 088626 10 50 100 40 115 6 50
F 10 S 120 088627 10 50 120 60 135 6 50
F 10 S 140 088628 10 50 140 80 155 6 50
F 10 S 165 088629 10 50 165 105 180 6 50

ZUBEHÖR

Abdeckkappe für F-S - mit Senkkopfschrau- Langschaftdübel / Abstands-Befestigungen
be und Aufnahme Kreuzschlitz Z3
Artikelbezeichnung Art.-Nr. Durchmesser Farbe Verkaufseinheit
d
[mm] [Stück]
ADF 12W 060275 12 weiß 100

LASTEN
Fensterrahmendübel F-S
Höchste empfohlene Lasten eines Einzeldübels als Teil einer Mehrfachbefestigung.
1)
Typ F 8 S F 10 S
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,78 1,48
Vollziegel ≥ Mz 12 [kN] 0,90 1,25
Kalksandvollstein ≥ KS 12 [kN] 0,90 1,25
Vollstein aus Leichtbeton ≥ V 2 [kN] 0,25 ‒
Kalklsandlochstein ≥ KSL 6 [kN] 0,25 -
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
