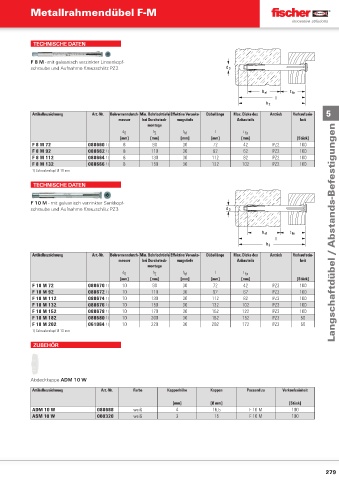

Page 278 - fischer Hauptkatalog Befestigungstechnik

Metallrahmendübel F-M

TECHNISCHE DATEN

F 8 M - mit galvanisch verzinkter Linsenkopf-
schraube und Aufnahme Kreuzschlitz PZ2 d 0

h ef t fix
l
h 2
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Eff ektive Veranke- Dübellänge Max. Dicke des Antrieb Verkaufsein- 5
messer bei Durchsteck- rungstiefe Anbauteils heit
montage
d 0 h 2 h ef l t fi x
[mm] [mm] [mm] [mm] [mm] [Stück]
F 8 M 72 088660 1) 8 90 30 72 42 PZ2 100
F 8 M 92 088662 1) 8 110 30 92 62 PZ2 100
F 8 M 112 088664 1) 8 130 30 112 82 PZ2 100
F 8 M 132 088666 1) 8 150 30 132 102 PZ2 100
1) Schraubenkopf Ø 10 mm

TECHNISCHE DATEN

F 10 M - mit galvanisch verzinkter Senkkopf-
schraube und Aufnahme Kreuzschlitz PZ3 d 0

h ef t fix Langschaftdübel / Abstands-Befestigungen
l
h 2
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Eff ektive Veranke- Dübellänge Max. Dicke des Antrieb Verkaufsein-
messer bei Durchsteck- rungstiefe Anbauteils heit
montage
d 0 h 2 h ef l t fi x
[mm] [mm] [mm] [mm] [mm] [Stück]
F 10 M 72 088670 1) 10 90 30 72 42 PZ3 100
F 10 M 92 088672 1) 10 110 30 92 62 PZ3 100
F 10 M 112 088674 1) 10 130 30 112 82 PZ3 100
F 10 M 132 088676 1) 10 150 30 132 102 PZ3 100
F 10 M 152 088678 1) 10 170 30 152 122 PZ3 100
F 10 M 182 088680 1) 10 200 30 182 152 PZ3 50
F 10 M 202 061064 1) 10 220 30 202 172 PZ3 50
1) Schraubenkopf Ø 13 mm

ZUBEHÖR

Abdeckkappe ADM 10 W
Artikelbezeichnung Art.-Nr. Farbe Kappenhöhe Kappen Passend zu Verkaufseinheit

[mm] [Ø mm] [Stück]
ADM 10 W 088688 weiß 4 16,5 F 10 M 100
ASM 10 W 060320 weiß 3 15 F 10 M 100
