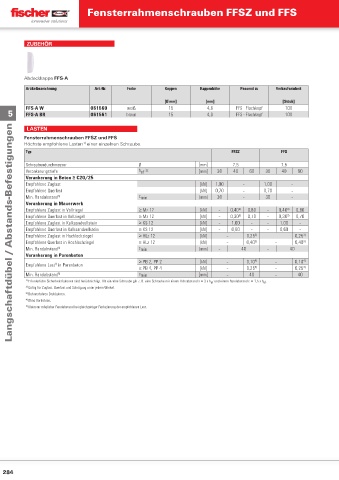

Page 283 - fischer Hauptkatalog Befestigungstechnik

Fensterrahmenschrauben FFSZ und FFS

ZUBEHÖR

Abdeckkappe FFS-A
Artikelbezeichnung Art.-Nr. Farbe Kappen Kappenhöhe Passend zu Verkaufseinheit

[Ø mm] [mm] [Stück]
FFS-A W 061560 weiß 15 4,8 FFS - Flachkopf 100
5 FFS-A BR 061561 braun 15 4,8 FFS - Flachkopf 100

Langschaftdübel / Abstands-Befestigungen
LASTEN
Fensterrahmenschrauben FFSZ und FFS
Höchste empfohlene Lasten einer einzelnen Schraube.
1)
Typ FFSZ FFS

Schraubendurchmesser Ø [mm] 7,5 7,5
Verankerungstiefe h ≥ [mm] 30 40 60 30 40 60
ef
Verankerung in Beton ≥ C20/25
Empfohlene Zuglast [kN] 1,00 – 1,00 –
Empfohlene Querlast [kN] 0,70 – 0,70 –
Min. Randabstand 5) c min [mm] 30 – 30 –
Verankerung in Mauerwerk
Empfohlene Zuglast in Vollziegel ≥ Mz 12 [kN] – 0,40 3) 0,80 – 0,40 3) 0,80
Empfohlene Querlast in Vollziegel ≥ Mz 12 [kN] – 0,30 3) 0,70 – 0,30 3) 0,70
Empfohlene Zuglast in Kalksandvollstein ≥ KS 12 [kN] – 1,00 – – 1,00 –
Empfohlene Querlast in Kalksandvollstein ≥ KS 12 [kN] – 0,60 – – 0,60 –
Empfohlene Zuglast in Hochlochziegel ≥ HLz 12 [kN] – 0,25 3) – 0,25 3)
Empfohlene Querlast in Hochlochziegel ≥ HLz 12 [kN] – 0,40 3) – 0,40 3)
Min. Randabstand 5) c min [mm] – 40 – 40
Verankerung in Porenbeton
≥ PB 2, PP 2 [kN] – 0,10 4) – 0,10 4)
2)
Empfohlene Last in Porenbeton
≥ PB 4, PP 4 [kN] – 0,25 4) – 0,25 4)
Min. Randabstand 5) c min [mm] – 40 – 40
1) Erforderliche Sicherheitsfaktoren sind berücksichtigt. Als einzelne Schraube gilt z. B. eine Schraube mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h .
ef
ef
Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
2)
3) Bohrverfahren Drehbohren.
4) Ohne Vorbohren.
Kleinster möglicher Randabstand bei gleichzeitiger Reduzierung der empfohlenen Last.
5)
