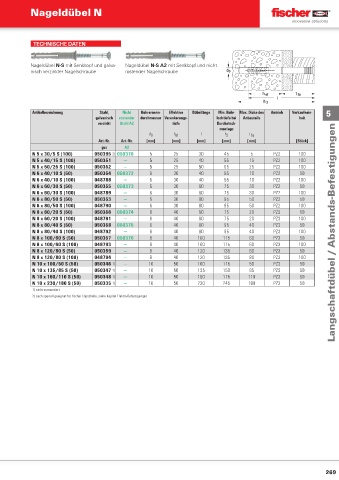

Page 268 - fischer Hauptkatalog Befestigungstechnik

Nageldübel N

TECHNISCHE DATEN

Nageldübel N-S mit Senkkopf und galva- Nageldübel N-S A2 mit Senkkopf und nicht
nisch verzinkter Nagelschraube rostender Nagelschraube

Artikelbezeichnung Stahl, Nicht Bohrernenn- Eff ektive Dübellänge Min. Bohr- Max. Dicke des Antrieb Verkaufsein- 5
galvanisch rostender durchmesser Verankerungs- lochtiefe bei Anbauteils heit
verzinkt Stahl A2 tiefe Durchsteck-
montage
d 0 h ef l h 2 t fi x
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A2
N 5 x 30/5 S (100) 050395 2) 050370 5 25 30 45 5 PZ2 100
N 5 x 40/15 S (100) 050351 — 5 25 40 55 15 PZ2 100
N 5 x 50/25 S (100) 050352 — 5 25 50 65 25 PZ2 100
N 6 x 40/10 S (50) 050354 050372 6 30 40 55 10 PZ2 50
N 6 x 40/10 S (100) 048788 — 6 30 40 55 10 PZ2 100
N 6 x 60/30 S (50) 050355 050373 6 30 60 75 30 PZ2 50
N 6 x 60/30 S (100) 048789 — 6 30 60 75 30 PZ2 100
N 6 x 80/50 S (50) 050353 — 6 30 80 95 50 PZ2 50
N 6 x 80/50 S (100) 048790 — 6 30 80 95 50 PZ2 100
N 8 x 60/20 S (50) 050356 050374 8 40 60 75 20 PZ3 50
N 8 x 60/20 S (100) 048791 — 8 40 60 75 20 PZ3 100
N 8 x 80/40 S (50) 050358 050375 8 40 80 95 40 PZ3 50
N 8 x 80/40 S (100) 048792 — 8 40 80 95 40 PZ3 100 Langschaftdübel / Abstands-Befestigungen
N 8 x 100/60 S (50) 050357 050376 8 40 100 115 60 PZ3 50
N 8 x 100/60 S (100) 048793 — 8 40 100 115 60 PZ3 100
N 8 x 120/80 S (50) 050359 — 8 40 120 135 80 PZ3 50
N 8 x 120/80 S (100) 048794 — 8 40 120 135 80 PZ3 100
N 10 x 100/50 S (50) 050346 1) — 10 50 100 115 50 PZ3 50
N 10 x 135/85 S (50) 050347 1) — 10 50 135 150 85 PZ3 50
N 10 x 160/110 S (50) 050348 1) — 10 50 160 175 110 PZ3 50
N 10 x 230/180 S (50) 050335 1) — 10 50 230 245 180 PZ3 50
1) nicht vormontiert
2) auch speziell geeignet für fischer Clipschelle, siehe Kapitel Elektro-Befestigungen
